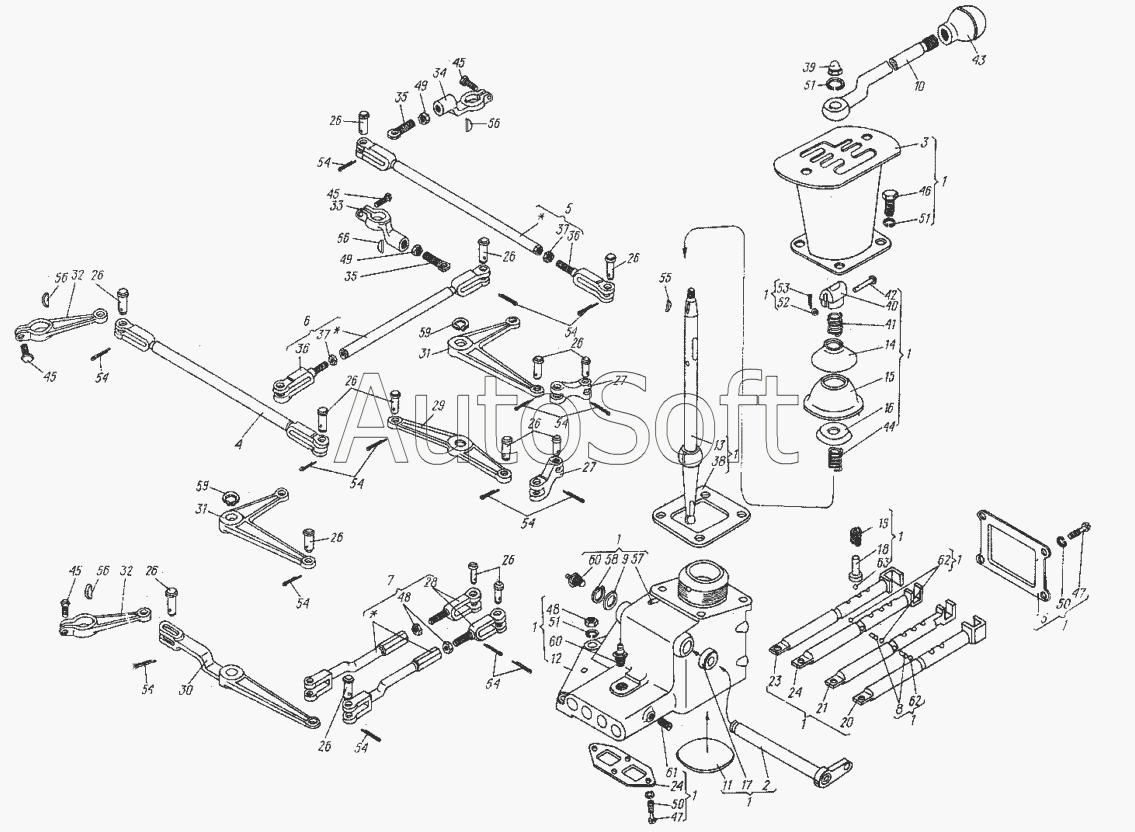

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Колонка в сборе | |
| 2 | 6***1 | Валик блокировки с рычагом | |
| 3 | 8***2 | Кулиса в сборе | |
| 4 | 8***5 | Тяга I и II передач | |
| 5 | 8***1 | Тяга III и IV передач | |
| 6 | 8***1 | Тяга V и VI передач | |
| 7 | 8***8 | Тяга | |
| 8 | 5***7 | Ролик | |
| 9 | 5***4 | Шайба | |
| 10 | 6***5 | Рукоятка рычага | |
| 11 | 8***8 | Заглушка | |
| 12 | 8***1 | Корпус колонки | |
| 13 | 8***3 | Рычаг переключения передач | |
| 14 | 8***6 | Крышка сферическая | |
| 15 | 8***7 | Колпак | |
| 16 | 8***8 | Шайба упорная | |
| 17 | 8***9 | Втулка | |
| 18 | 8***2 | Фиксатор | |
| 19 | 8***3 | Пружина фиксатора | |
| 20 | 8***4 | Поводок крайний левый | |
| 21 | 8***5 | Поводок средний левый | |
| 22 | 8***6 | Поводок средний правый | |
| 23 | 8***7 | Поводок крайний правый | |
| 24 | 8***9 | Крышка нижняя | |
| 25 | 8***0 | Крышка | |
| 26 | 8***1 | Палец | |
| 27 | 8***2 | Серьга | |
| 28 | 8***3 | Вилка регулировочная | |
| 29 | 8***9 | Рычаг двуплечий | |
| 30 | 8***1 | Рычаг двуплечий | |
| 31 | 8***2 | Рычаг двуплечий | |
| 32 | 8***3 | Рычаг | |
| 33 | 8***1 | Рычаг | |
| 34 | 8***1 | Рычаг | |
| 35 | 8***6 | Наконечник | |
| 36 | 0***8 | Вилка регулировочная | |
| 37 | 8***9 | Гайка | |
| 38 | 8***3 | Прокладка | |
| 39 | 8***6 | Гайка рычага | |
| 40 | 8***1 | Фиксатор рычага | |
| 41 | 8***1 | Пружина | |
| 42 | 8***2 | Палец фиксатора | |
| 43 | А***А | Рукоятка | |
| 44 | 1***1 | Пружина топливного фильтра | |
| 45 | [***] | Болт М10.6gx30.88.019 ГОСТ 7796-70 | |
| 46 | [***] | Болт М12.6gx25.66.019 ГОСТ 7796-70 | |
| 47 | [***] | Винт В1.М6-6gx12.58.019 ГОСТ 17473-80 | |
| 48 | [***] | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 49 | [***] | Гайка М16х1,5.6Н.О112 ГОСТ 5929-70 | |
| 50 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 51 | [***] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 | |
| 52 | [***] | Шайба 5.01.0115 ГОСТ 13171-78 | |
| 53 | [***] | Шплинт 1.6х12.016 ГОСТ 397-79 | |
| 54 | [***] | Шплинт 3,2х20.016 ГОСТ 397-79 | |
| 55 | [***] | Шпонка 4х6,5 ГОСТ 24071-80 | |
| 56 | [***] | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 57 | [***] | Штифт 6hх16 ГОСТ 3128-70 | |
| 58 | Б***2 | Кольцо ГОСТ 13942-68 | |
| 59 | Б***5 | Кольцо ГОСТ 13942-68 | |
| 60 | [***] | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 61 | [***] | Пробка КГ1/8" ГОСТ 12721-67 | |
| 62 | [***] | Шарик БУ 8мм Н ГОСТ 3722-60 | |
| 63 | [***] | Шарик 1У 12мм Н ГОСТ 3722-60 |
