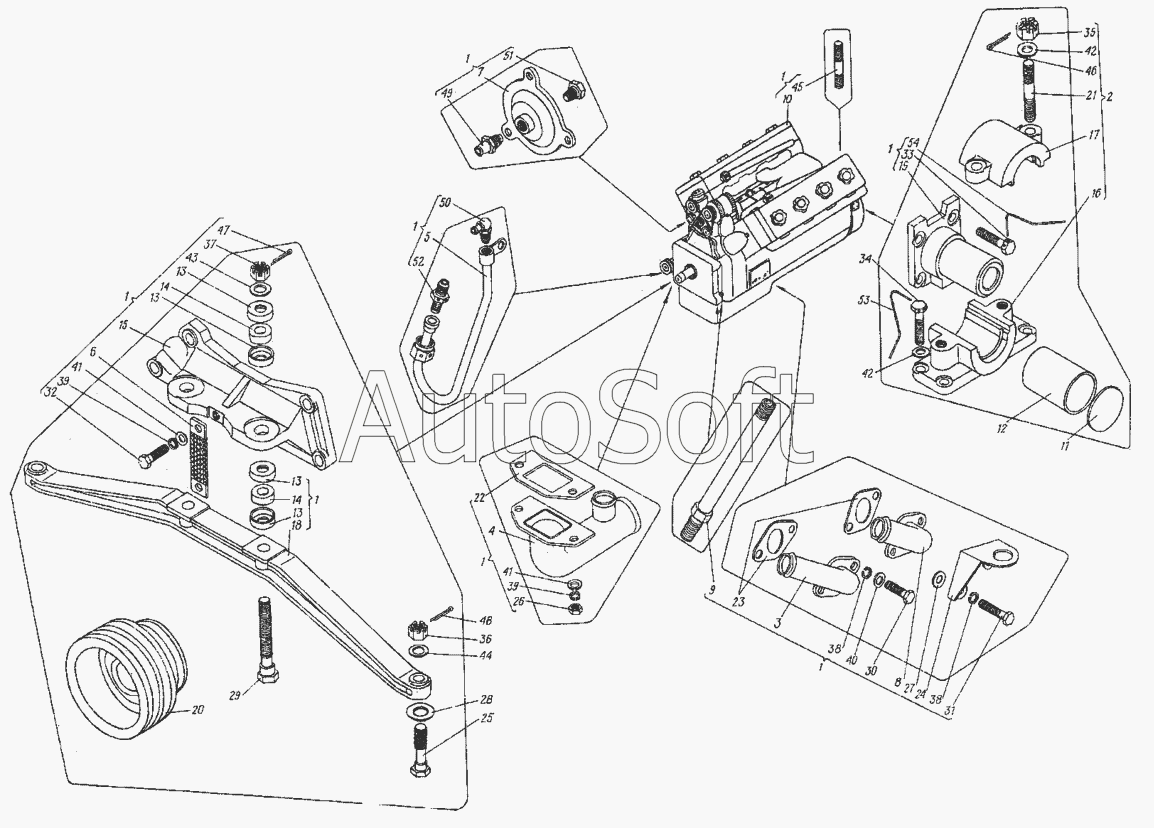

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Установка двигателя 8.01.001
1
1
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Двигатель в состоянии установки на изделие | |
| 2 | 8***2 | Опора двигателя в сборе | |
| 3 | 8***2 | Патрубок | |
| 4 | 8***5 | Патрубок с фланцем | |
| 5 | 8***1 | Труба | |
| 6 | 8***8 | Перемычка | |
| 7 | 8***1 | Крышка шкива натяжного устройства в сборе | |
| 8 | 8***0 | Патрубок | |
| 9 | 8***1 | Трубка масломерного щупа | |
| 10 | 2***0 | Двигатель со сцеплением в сборе | |
| 11 | 5***6 | Крышка защитная | |
| 12 | А***1 | Втулка крепления двигателя | |
| 13 | А***1 | Обойма подушки крепления двигателя | |
| 14 | А***1 | Подушка крепления двигателя | |
| 15 | 8***1 | Кронштейн задней опоры двигателя | |
| 16 | 8***2 | Опора двигателя | |
| 17 | 8***3 | Крышка опоры | |
| 18 | 8***4 | Балка двигателя | |
| 19 | 8***5 | Кронштейн двигателя передний | |
| 20 | 8***1 | Шкив | |
| 21 | 8***7 | Шпилька | |
| 22 | 8***6 | Прокладка | |
| 23 | 8***8 | Прокладка | |
| 24 | 8***2 | Кронштейн | |
| 25 | 8***9 | Болт | |
| 26 | 8***0 | Гайка | |
| 27 | 8***2 | Шайба | |
| 28 | Ш***р | Шайба | |
| 29 | [***] | Болт 2М16.6gx150.66.019 ГОСТ 7795-70 | |
| 30 | [***] | Болт М8.6gx20.66.019 ГОСТ 7796-70 | |
| 31 | [***] | Болт М8.6gx25.66.019 ГОСТ 7796-70 | |
| 32 | [***] | Болт М10.6gx20.66.019 ГОСТ 7796-70 | |
| 33 | [***] | Болт 3М14.6gx35.66.919 ГОСТ 7796-70 | |
| 34 | [***] | Болт 3М14.6gx45.66.019 ГОСТ 7796-70 | |
| 35 | [***] | Гайка М14.6Н.8.0112 ГОСТ 5932-73 | |
| 36 | [***] | Гайка М20х1,5.6Н.8.0112 ГОСТ 5932-73 | |
| 37 | [***] | Гайка М16.6Н.8.0112 ГОСТ 5933-73 | |
| 38 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 39 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 40 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 41 | [***] | Шайба 10.01.0115 ГОСТ 11371-78 | |
| 42 | [***] | Шайба 14.01.0115 ГОСТ 11371-78 | |
| 43 | [***] | Шайба 16.01.0115 ГОСТ 11371-78 | |
| 44 | [***] | Шайба 20.01.0115 ГОСТ 11371-78 | |
| 45 | [***] | Шпилька М10хТо/6g-х25.66.013-6 ГОСТ 22036-76 | |
| 46 | [***] | Шплинт 3,2x25.016 ГОСТ 397-79 | |
| 47 | [***] | Шплинт 4x25.016 ГОСТ 397-79 | |
| 48 | [***] | Шплинт 4x32.016 ГОСТ 397-79 | |
| 49 | [***] | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 50 | [***] | Масленка 2.3.90.Ц6 ГОСТ 19853-74 | |
| 51 | [***] | Пробка КГ1/8" ГОСТ 12720-67 | |
| 52 | [***] | Проходник ввертной 6-22-Ц ГОСТ 13969-74 | |
| 53 | [***] | Проволока 2,0-0-2Ц ГОСТ 3282-74, l=230 мм | |
| 54 | [***] | Проволока 2,0-0-2Ц ГОСТ 3282-74, l=260 мм |
