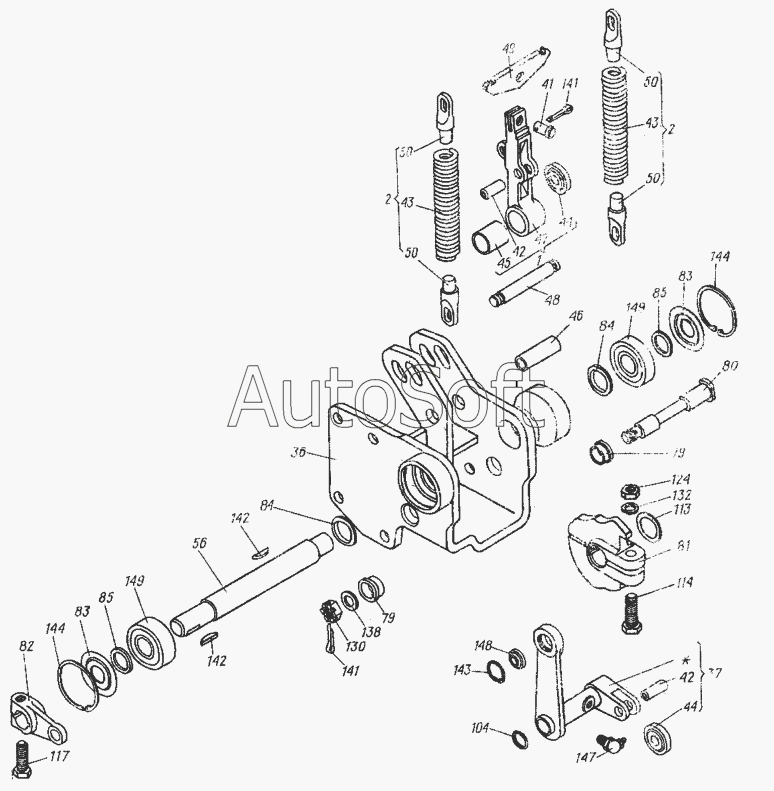

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Мостик правый в сборе 6.22.040
138
84
84
85
85
104
113
114
117
124
130
132
83
83
141
141
142
142
143
144
144
147
148
149
149
6.22.040
47
2
2
36
37
41
42
42
43
43
44
44
45
46
1
48
49
50
50
50
50
56
79
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6.22.040 | 6***0 | Мостик правый в сборе | |
| 1 | А***2 | Рычаг тормоза МП | |
| 2 | А***1 | Пружина мостика управления | |
| 36 | 8***1 | Кронштейн мостика правый | |
| 37 | 8***3 | Труба рычага фрикциона МП правого мостика | |
| 41 | 5***0 | Палец | |
| 42 | 5***2 | Ось ролика | |
| 43 | 5***1 | Пружина мостика управления | |
| 44 | 5***1 | Ролик | |
| 45 | А***2 | Втулка рычага тормоза ММ | |
| 46 | А***3 | Ось рычага тормоза МП | |
| 47 | А***1 | Рычаг тормоза МП | |
| 48 | А***1 | Валик пружин | |
| 49 | А***1 | Зацеп пружин | |
| 50 | А***1 | Зацеп пружины | |
| 56 | 6***0 | Валик кулака правого мостика | |
| 79 | 8***6 | Втулка валика рычага фрикциона МП | |
| 80 | 8***7 | Валик рычага фрикциона МП | |
| 81 | 8***0 | Кулак | |
| 82 | 8***1 | Рычаг | |
| 83 | 8***4 | Шайба защитная | |
| 84 | 8***5 | Кольцо-сальник | |
| 85 | 8***6 | Сальник | |
| 104 | 8***1 | Шайба | |
| 113 | Ш***р | Шайба | |
| 114 | [***] | Болт М10.6gx45.66.019 ГОСТ 7795-70 | |
| 117 | [***] | Болт М10.6gx30.66.019 ГОСТ 7796-70 | |
| 124 | [***] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 130 | [***] | Гайка М12.6Н.8.0112 ГОСТ 5933-73 | |
| 132 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 138 | [***] | Шайба 12.01.0115 ГОСТ 11371-78 | |
| 141 | [***] | Шплинт 3,2x20.016 ГОСТ 397-79 | |
| 142 | [***] | Шпонка 5x9 ГОСТ 24071-80 | |
| 143 | 1***0 | Кольцо ГОСТ 13941-68 | |
| 144 | Б***7 | Кольцо ГОСТ 13943-68 | |
| 147 | [***] | Масленка 2.3.90.Ц6 ГОСТ 19853-74 | |
| 148 | Ш***0 | Подшипник ГОСТ 3635-78 | |
| 149 | 1***4 | Подшипник ГОСТ 5720-75 |
