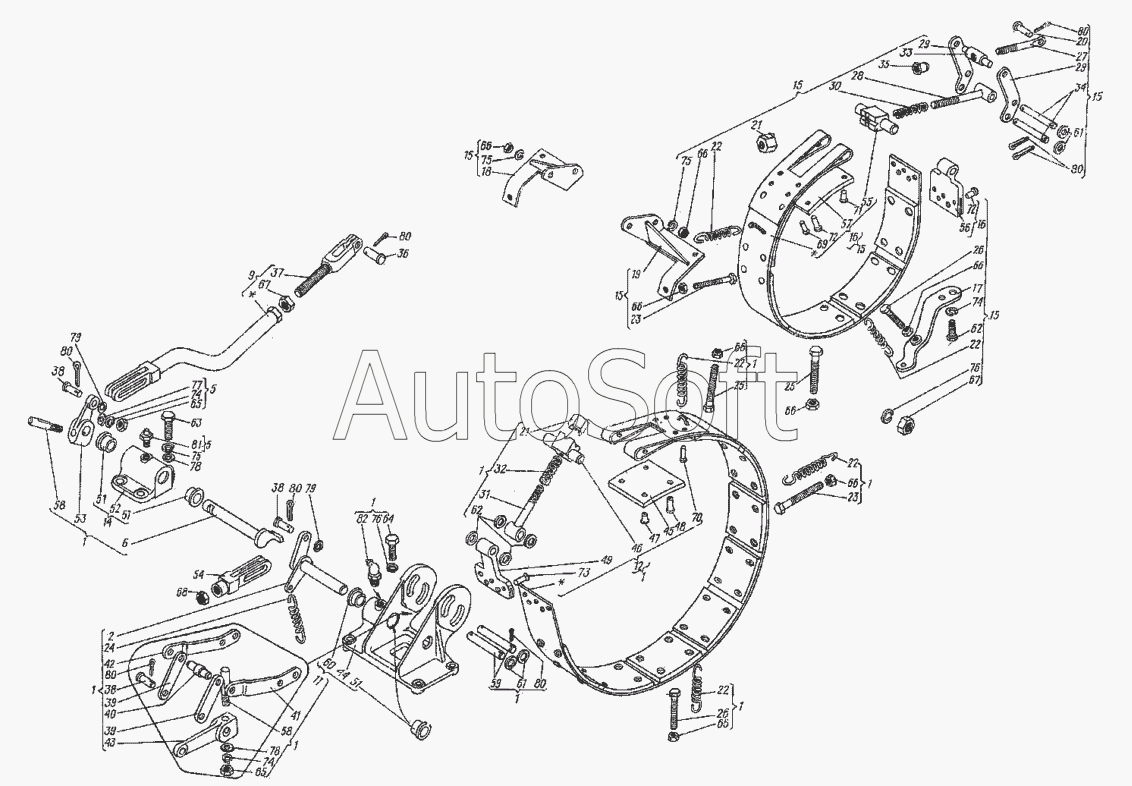

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Тормоза 6.23.001
55
64
63
62
62
61
61
60
59
58
58
57
56
65
65
65
54
53
52
51
51
51
49
48
47
46
74
74
74
6.23.001
82
81
80
80
80
80
80
80
80
79
79
78
78
77
76
76
75
75
75
45
73
72
72
71
70
69
68
67
67
66
66
66
66
66
66
66
16
16
25
25
24
23
23
22
22
22
22
22
21
21
20
19
18
17
26
26
15
15
15
15
15
15
14
12
11
9
6
5
5
2
35
44
43
42
41
40
39
39
38
38
38
37
36
1
1
1
1
1
1
1
1
1
1
34
33
32
31
30
29
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6.23.001 | 6***1 | Тормоза | |
| 1 | 6***1 | Тормоз остановочный левый в сборе | |
| 2 | 6***4 | Валик рычага тормозной камеры левый в сборе | |
| 5 | 6***0 | Кронштейн левый в сборе | |
| 6 | 6***2 | Валик с рычагом левый | |
| 9 | 6***0 | Тяга к левому тормозу | |
| 11 | 8***2 | Кронштейн остановочного тормоза левый со втулками | |
| 12 | 8***3 | Лента остановочного тормоза в сборе | |
| 14 | 8***1 | Кронштейн со втулками | |
| 15 | 8***2 | Тормоза МП в сборе | |
| 16 | 8***3 | Лента тормоза МП в сборе | |
| 17 | 8***4 | Кронштейн оттяжных пружин | |
| 18 | 8***5 | Кронштейн растяжек правый | |
| 19 | 8***6 | Кронштейн растяжек левый | |
| 20 | 5***0 | Палец | |
| 21 | 5***6 | Гайка регулировочная тормоза остановочного | |
| 22 | 5***3 | Пружина для оттяжки тормозных лент | |
| 23 | 5***9 | Болт регулировочный | |
| 24 | 5***9 | Пружина оттяжная | |
| 25 | 5***0 | Болт регулировочный | |
| 26 | А***1 | Болт регулировочный | |
| 27 | А***2 | Тяга регулировочная тормоза МП | |
| 28 | А***1 | Серьга ленты тормоза МП | |
| 29 | А***1 | Рычаг тормоза | |
| 30 | А***1 | Пружина серьги ленты тормоза МП | |
| 31 | А***1 | Серьга ленты тормоза остановочного | |
| 32 | А***1 | Пружина | |
| 33 | А***4 | Траверса рычагов тормоза МП | |
| 34 | А***5 | Палец пружины тормоза | |
| 35 | А***1 | Гайка тяги регулировочной тормоза МП | |
| 36 | 8***1 | Палец | |
| 37 | 8***3 | Вилка регулировочная | |
| 38 | 8***1 | Палец длинный | |
| 39 | 8***2 | Тяга остановочного тормоза короткая | |
| 40 | 8***3 | Палец рычага остановочного тормоза | |
| 41 | 8***4 | Рычаг остановочного тормоза левый | |
| 42 | 8***5 | Рычаг остановочного тормоза правый | |
| 43 | 8***6 | Рычаг тормоза | |
| 44 | 8***7 | Кронштейн остановочного тормоза левый | |
| 45 | 8***0 | Колодка остановочного тормоза | |
| 46 | 8***2 | Траверса | |
| 47 | 8***3 | Пистон | |
| 48 | 8***4 | Пистон | |
| 49 | 8***1 | Ушко ленты остановочного тормоза | |
| 51 | 8***5 | Втулка | |
| 52 | 8***6 | Кронштейн | |
| 53 | 8***9 | Рычаг промежуточного вала | |
| 54 | 8***9 | Вилка | |
| 55 | 8***9 | Траверса ленты тормоза МП | |
| 56 | 8***0 | Ушко ленты тормоза МП | |
| 57 | 8***2 | Колодка ленты тормоза МП | |
| 58 | 8***5 | Палец соединительный | |
| 59 | 8***6 | Палец проушин тормоза | |
| 60 | 8***1 | Втулка | |
| 61 | Ш***р | Шайба | |
| 62 | [***] | Болт М8.6gx16.66.019 ГОСТ 7796-70 | |
| 63 | [***] | Болт М10.6gx30.66.019 ГОСТ 7796-70 | |
| 64 | [***] | Болт М12.6gx25.66.019 ГОСТ 7796-70 | |
| 65 | [***] | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 66 | [***] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 67 | [***] | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 68 | [***] | Гайка М12х1,25.6Н.8.0112 ГОСТ 5915-70 | |
| 69 | [***] | Заклепка 4x12.01 ГОСТ 10299-80 | |
| 70 | [***] | Заклепка 6x14.01 ГОСТ 10299-80 | |
| 71 | [***] | Заклепка 4x12.01 ГОСТ 10300-80 | |
| 72 | [***] | Заклепка 4x16.01 ГОСТ 10300-80 | |
| 73 | [***] | Заклепка 6x18.01 ГОСТ 10300-80 | |
| 74 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 75 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 76 | [***] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 | |
| 77 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 78 | [***] | Шайба 10.01.0115 ГОСТ 11371-78 | |
| 79 | [***] | Шайба 12.01.0115 ГОСТ 11371-78 | |
| 80 | [***] | Шплинт 3,2x20.016 ГОСТ 397-79 | |
| 81 | [***] | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 82 | [***] | Масленка 2.3.45.Ц6 ГОСТ 19853-74 |
