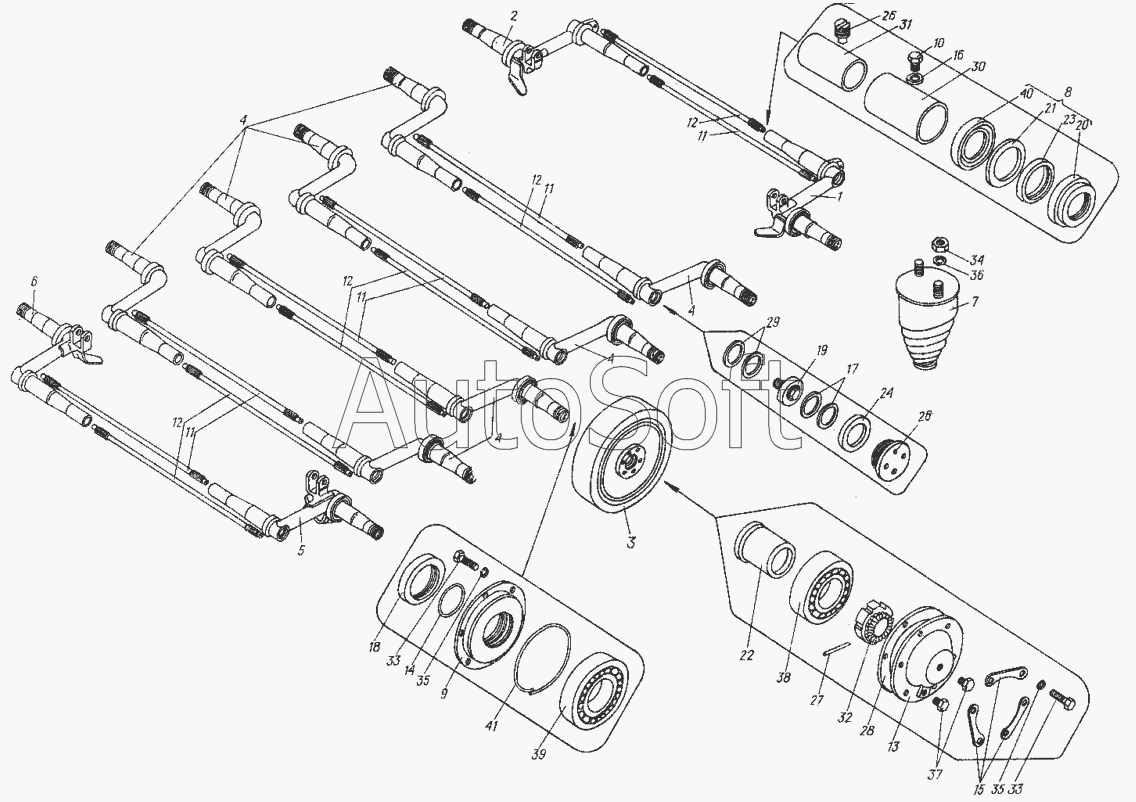

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Подвеска 8.32.001
1
2
3
4
4
4
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Балансир задний левый в сборе | |
| 2 | 8***6 | Балансир задний правый в сборе | |
| 3 | 8***9 | Каток опорный в сборе | |
| 4 | 8***4 | Балансир в сборе | |
| 5 | 8***5 | Балансир левый передний в сборе | |
| 6 | 8***6 | Балансир правый передний в сборе | |
| 7 | 8***0 | Упор в сборе | |
| 8 | 8***2 | Корпус сальника в сборе | |
| 9 | 8***1 | Уплотнение в сборе | |
| 10 | 5***3 | Пробка смазочных отверстий | |
| 11 | 8***8 | Торсион левый | |
| 12 | 8***9 | Торсион правый | |
| 13 | 8***1 | Крышка | |
| 14 | 8***2 | Кольцо уплотнительное | |
| 15 | 8***А | Шайба | |
| 16 | 8***1 | Прокладка | |
| 17 | 8***А | Прокладка регулировочная | |
| 18 | 8***5 | Кольцо неподвижное | |
| 19 | 8***9 | Болт | |
| 20 | 8***2 | Корпус сальника | |
| 21 | 8***3 | Кольцо проставочное | |
| 22 | 8***5 | Втулка | |
| 23 | 8***8 | Сальник | |
| 24 | 8***5 | Прокладка | |
| 25 | 8***6 | Винт | |
| 26 | 8***5 | Гайка балансира | |
| 27 | 8***6 | Шплинт | |
| 28 | 8***7 | Прокладка | |
| 29 | 8***А | Прокладка регулировочная | |
| 30 | 7***3 | Втулка | |
| 31 | 7***4 | Втулка | |
| 32 | 7***1 | Гайка | |
| 33 | [***] | Болт М10.6gx30.66.019 ГОСТ 7796-70 | |
| 34 | [***] | Гайка М14х1,5.6Н.8.0112 ГОСТ 5929-70 | |
| 35 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 36 | [***] | Шайба 14Т.65Г.0115 ГОСТ 6402-70 | |
| 37 | [***] | Пробка КГ1/8" ГОСТ 12720-67 | |
| 38 | 3***5 | Подшипник ГОСТ 8338-75 | |
| 39 | 3***5 | Подшипник ГОСТ 8338-75 | |
| 40 | [***] | Манжета 1-75x100-1 ГОСТ 8752-70 | |
| 41 | [***] | Шнур асбестовый ША0Н2 ГОСТ 1779-72, l=500 мм |
