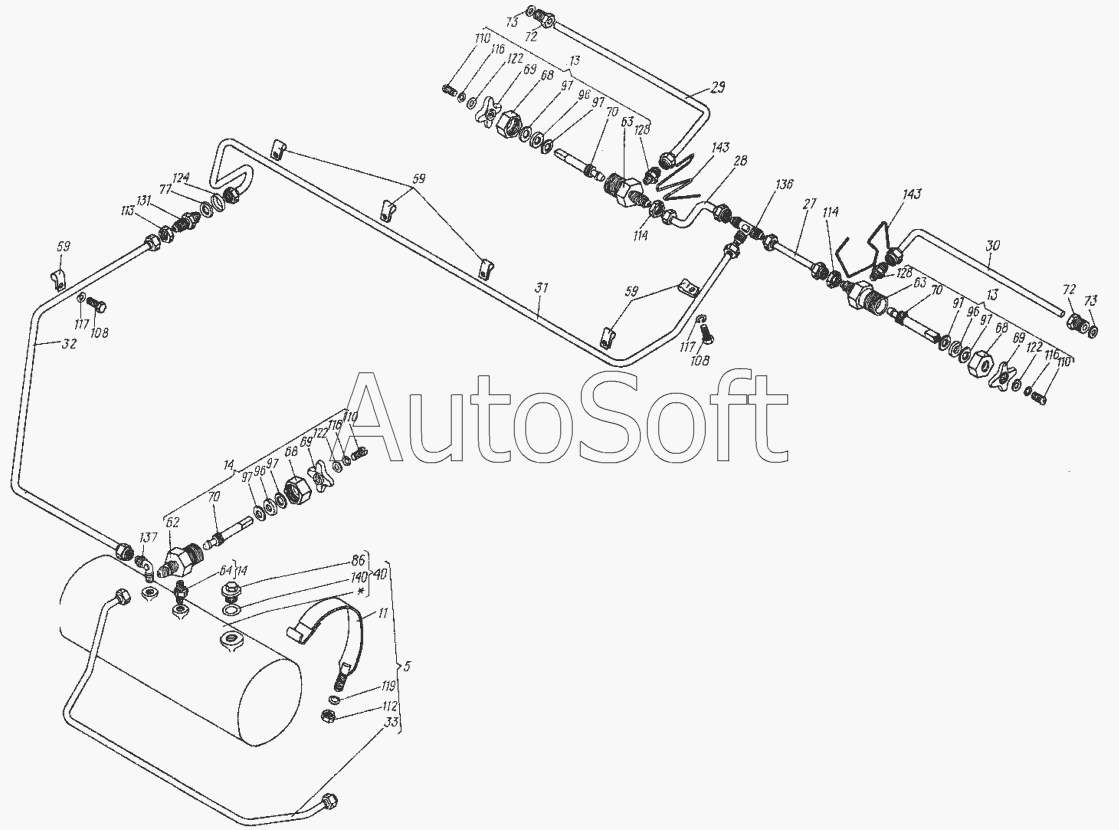

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Пневмосистема 6.24.001
117
117
77
86
96
96
96
97
97
97
97
97
97
108
108
110
110
110
112
113
114
114
116
116
116
73
73
119
122
122
122
124
128
128
131
136
137
140
143
143
33
11
13
13
14
14
27
28
29
30
31
32
5
40
59
59
59
62
63
63
64
68
68
68
69
69
69
70
70
70
72
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 6***6 | Установка бачка | |
| 11 | 6***7 | Лента стяжная | |
| 13 | 6***1 | Кран | |
| 14 | 6***2 | Кран | |
| 27 | 6***8 | Труба | |
| 28 | 6***9 | Труба | |
| 29 | 6***1 | Труба | |
| 30 | 6***1 | Труба | |
| 31 | 6***5 | Труба | |
| 32 | 6***6 | Труба | |
| 33 | 6***1 | Труба | |
| 40 | 8***7 | Бачок | |
| 59 | 5***7 | Скоба | |
| 62 | 6***5 | Корпус крана | |
| 63 | 6***6 | Корпус крана | |
| 64 | 6***5 | Штуцер | |
| 68 | 6***9 | Гайка | |
| 69 | 6***0 | Рукоятка | |
| 70 | 6***1 | Пробка крана | |
| 72 | 6***7 | Гайка уплотнения | |
| 73 | 6***8 | Прокладка | |
| 77 | 6***1 | Прокладка | |
| 86 | 8***1 | Пробка | |
| 96 | 1***А | Сальник | |
| 97 | 1***1 | Шайба сальника валика обогатителя | |
| 108 | [***] | Болт М6.6gx12.66.019 ГОСТ 7798-70 | |
| 110 | [***] | Винт В1.М5-6gx12.58.019 ГОСТ 17473-80 | |
| 112 | [***] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 113 | [***] | Гайка М12х1-22Ц ГОСТ 13958-74 | |
| 114 | [***] | Гайка М16х1-22Ц ГОСТ 13958-74 | |
| 116 | [***] | Шайба 5.65Г.0115 ГОСТ 6402-70 | |
| 117 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 119 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 122 | [***] | Шайба 5.01.0115 ГОСТ 11371-78 | |
| 124 | [***] | Шайба 6-31 ГОСТ 20193-74 | |
| 128 | [***] | Проходник ввертной 6-22-Ц ГОСТ 13969-74 | |
| 131 | [***] | Проходник прямой 6-23-Ц ГОСТ 20188-74 | |
| 136 | [***] | Тройник проходной 6-22-Ц ГОСТ 13964-74 | |
| 137 | [***] | Угольник ввертной 1-6-21-22-Ц ГОСТ 13970-74 | |
| 140 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 143 | [***] | Проволока КО 1,0 ГОСТ 792-67, l=150 мм |
