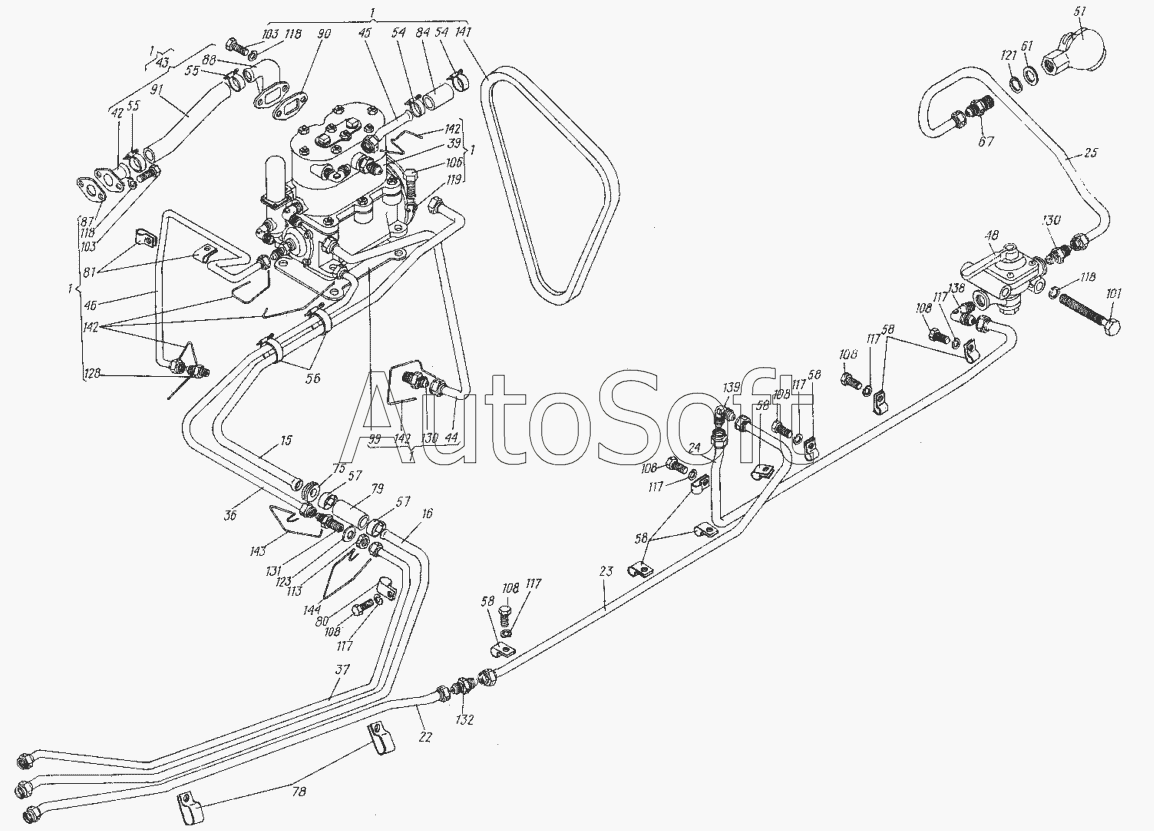

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Пневмосистема 6.24.001
1
1
1
1
1
15
16
22
23
24
25
36
37
39
42
43
44
45
46
48
51
54
54
55
55
56
57
57
58
58
58
58
58
61
67
75
78
79
80
81
84
87
88
90
91
99
101
103
103
106
108
108
108
108
108
108
113
117
117
117
117
117
117
118
118
118
119
121
123
128
130
130
131
132
138
139
141
142
142
142
143
144
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Компрессор. Установка | |
| 15 | 6***А | Труба | |
| 16 | 6***А | Труба | |
| 22 | 6***1 | Труба | |
| 23 | 6***1 | Труба | |
| 24 | 6***1 | Труба | |
| 25 | 6***1 | Труба | |
| 36 | 6***2 | Труба | |
| 37 | 6***3 | Труба | |
| 39 | 8***2 | Компрессор | |
| 42 | 8***0 | Патрубок | |
| 43 | 8***1 | Труба от воздухоочистителя | |
| 44 | 8***2 | Труба | |
| 45 | 8***3 | Труба | |
| 46 | 8***1 | Труба | |
| 48 | 1***0 | Кран разобщительный пневмотормозов в сборе | |
| 51 | 2***Г | Головка соединительная в сборе | |
| 54 | Х***5 | Хомутик стяжной | |
| 55 | Х***9 | Хомутик стяжной | |
| 56 | Х***2 | Хомутик стяжной | |
| 57 | Х***0 | Хомутик винтовой | |
| 58 | 5***0 | Скоба | |
| 61 | 6***2 | Втулка | |
| 67 | 6***8 | Штуцер | |
| 75 | 6***1 | Кольцо уплотнительное | |
| 78 | 6***4 | Скоба | |
| 79 | 6***0 | Шланг | |
| 80 | 7***9 | Скоба | |
| 81 | 7***2 | Скоба | |
| 84 | 8***4 | Шланг | |
| 87 | 8***6 | Прокладка | |
| 88 | 8***1 | Патрубок | |
| 90 | 8***9 | Прокладка | |
| 91 | 8***1 | Шланг | |
| 99 | 2***Б | Прокладка | |
| 101 | [***] | Болт М8.6gx65.66.019 ГОСТ 7795-70 | |
| 103 | [***] | Болт М8.6gx16.66.019 ГОСТ 7796-70 | |
| 106 | [***] | Болт М10.6gx25.66.019 ГОСТ 7796-70 | |
| 108 | [***] | Болт М6.6gx12.66.019 ГОСТ 7798-70 | |
| 113 | [***] | Гайка М12х1-22Ц ГОСТ 13958-74 | |
| 117 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 118 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 119 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 121 | [***] | Шайба 22.65Г.0115 ГОСТ 6402-70 | |
| 123 | [***] | Шайба 12.01.0115 ГОСТ 11371-78 | |
| 128 | [***] | Проходник ввертной 6-22-Ц ГОСТ 13969-74 | |
| 130 | [***] | Проходник ввертной 14-22-Ц ГОСТ 13969-74 | |
| 131 | [***] | Проходник прямой 6-23-Ц ГОСТ 20188-74 | |
| 132 | [***] | Проходник прямой 14-22-Ц ГОСТ 20188-74 | |
| 138 | [***] | Угольник ввертной 1-14-34-22-Ц ГОСТ 13970-74 | |
| 139 | [***] | Угольник проходной 14-22-Ц ГОСТ 13962-74 | |
| 141 | [***] | Ремень П-14х10-937 ГОСТ 5813-76 | |
| 142 | [***] | Проволока КО 1,0 ГОСТ 792-67, l=100 мм | |
| 143 | [***] | Проволока КО 1,0 ГОСТ 792-67, l=150 мм | |
| 144 | [***] | Проволока КО 1,0 ГОСТ 792-67, l=250 мм |
