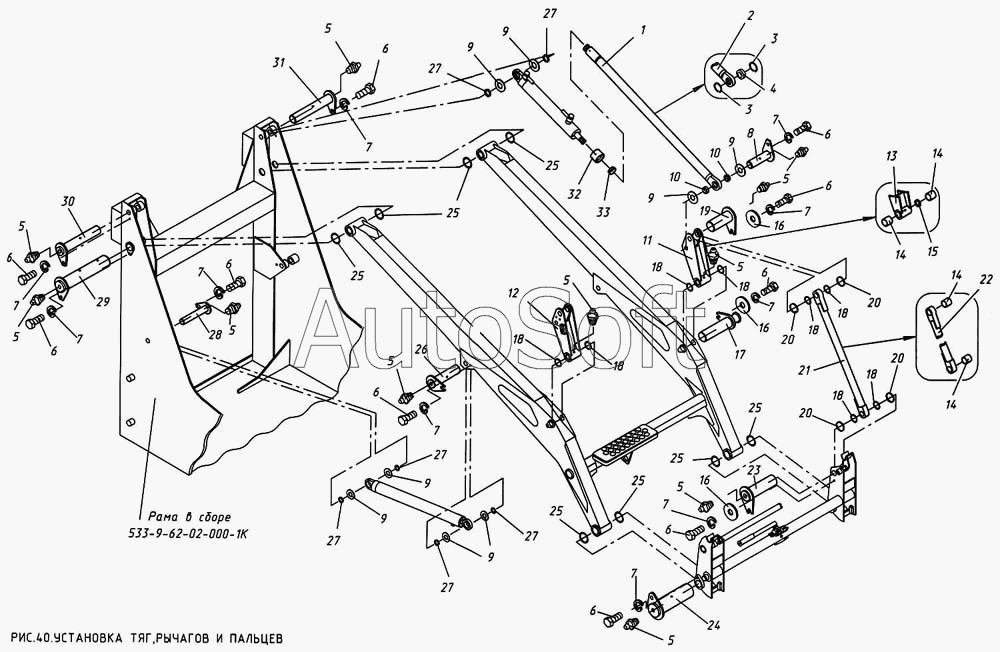

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка тяг, рычагов и пальцев
1
2
3
3
4
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
9
9
9
9
9
9
9
10
10
11
12
13
14
14
14
14
15
16
16
16
16
17
18
18
18
18
18
18
18
18
19
20
20
20
20
21
22
23
24
25
25
25
25
25
25
25
26
27
27
27
27
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-62-25-060-1-01К | 5***К | Рычаг | |
| 1 | 5***К | Надставка | |
| 2 | 5***К | Надставка | |
| 3 | К***6 | Кольцо В 42.0118 ГОСТ 13943-86 | |
| 4 | П***8 | Подшипник ШС25 ГОСТ 3635-78 | |
| 4 | П***0 | Подшипник ШСП25ТУ37.533.130-90 | |
| 5 | М***4 | Масленка1.3.Ц6 ГОСТ 19853-74 | |
| 6 | Б***0 | Болт М8-6gХ16.46.019 ГОСТ 7796-70 | |
| 7 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 8 | 5***К | Палец с предохранителем | |
| 9 | 5***К | Кольцо | |
| 10 | 5***К | Кольцо | |
| 11 | 5***К | Рычаг | |
| 12 | 5***К | Рычаг | |
| 13 | 5***К | Рычаг | |
| 14 | 5***К | Втулка | |
| 15 | 5***К | Распорка | |
| 16 | Ш***8 | Шайба А8.01.0118 ГОСТ 6958-78 | |
| 16 | Ш***8 | Шайба А8.02.0118 ГОСТ 6958-78 | |
| 17 | 5***К | Палец с предохранителем | |
| 18 | 5***К | Кольцо | |
| 19 | 5***К | Палец с предохранителем | |
| 20 | 5***4 | Кольцо | |
| 21 | 5***К | Тяга | |
| 22 | 5***К | Тяга | |
| 23 | 5***К | Палец с предохранителем | |
| 24 | 5***К | Палец с предохранителем | |
| 25 | 7***К | Кольцо уплотнительное штока | |
| 26 | 5***Ж | Палец с предохранителем | |
| 27 | 5***К | Кольцо | |
| 28 | 5***К | Палец с предохранителем | |
| 29 | 5***К | Палец с предохранителем | |
| 30 | 5***К | Палец с предохранителем | |
| 31 | 5***К | Палец с предохранителем | |
| 32 | 5***К | Гайка | |
| 33 | 5***К | Кольцо |
