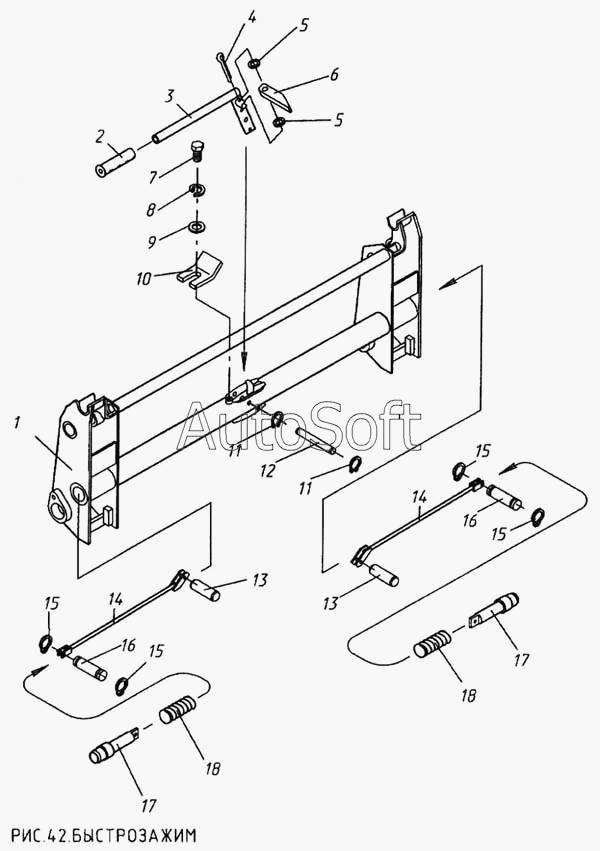

Каталог запасных частей к технике: КМЗ МКСМ-800. Быстрозажим
9
18
18
17
17
16
16
15
15
15
15
14
14
13
13
12
11
11
10
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-62-25-130-1К | 5***К | Быстрозажим | |
| 1 | 5***К | Каркас быстрозажима | |
| 2 | 7***3 | Ручка | |
| 3 | 5***К | Рычаг | |
| 4 | Ш***9 | Шплинт 5Х28.019 ГОСТ 397-79 | |
| 5 | Ш***8 | Шайба 5.01.0118 ГОСТ 11371-78 | |
| 5 | Ш***8 | Шайба 5.02.0118 ГОСТ 11371-78 | |
| 6 | 5***К | Язычок | |
| 7 | Б***0 | Болт М8-6gХ12.46.019 ГОСТ 7808-70 | |
| 8 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 9 | Ш***8 | Шайба 8.01.0118 ГОСТ 11371-78 | |
| 9 | Ш***8 | Шайба 8.02.0118 ГОСТ 11371-78 | |
| 10 | 5***К | Упор | |
| 11 | К***6 | Кольцо В 10.0118 ГОСТ 13942-86 | |
| 12 | 5***К | Палец | |
| 13 | Ш***3 | Штифт 2.8u8Х22.К.207...256НВОСТ3-2234-93 | |
| 14 | 5***К | Тяга | |
| 15 | К***6 | Кольцо В 8.Хим.Оке.прм. ГОСТ 13942-86 | |
| 16 | 5***К | Цапфа | |
| 17 | 5***К | Палец | |
| 18 | 5***К | Пружина |
