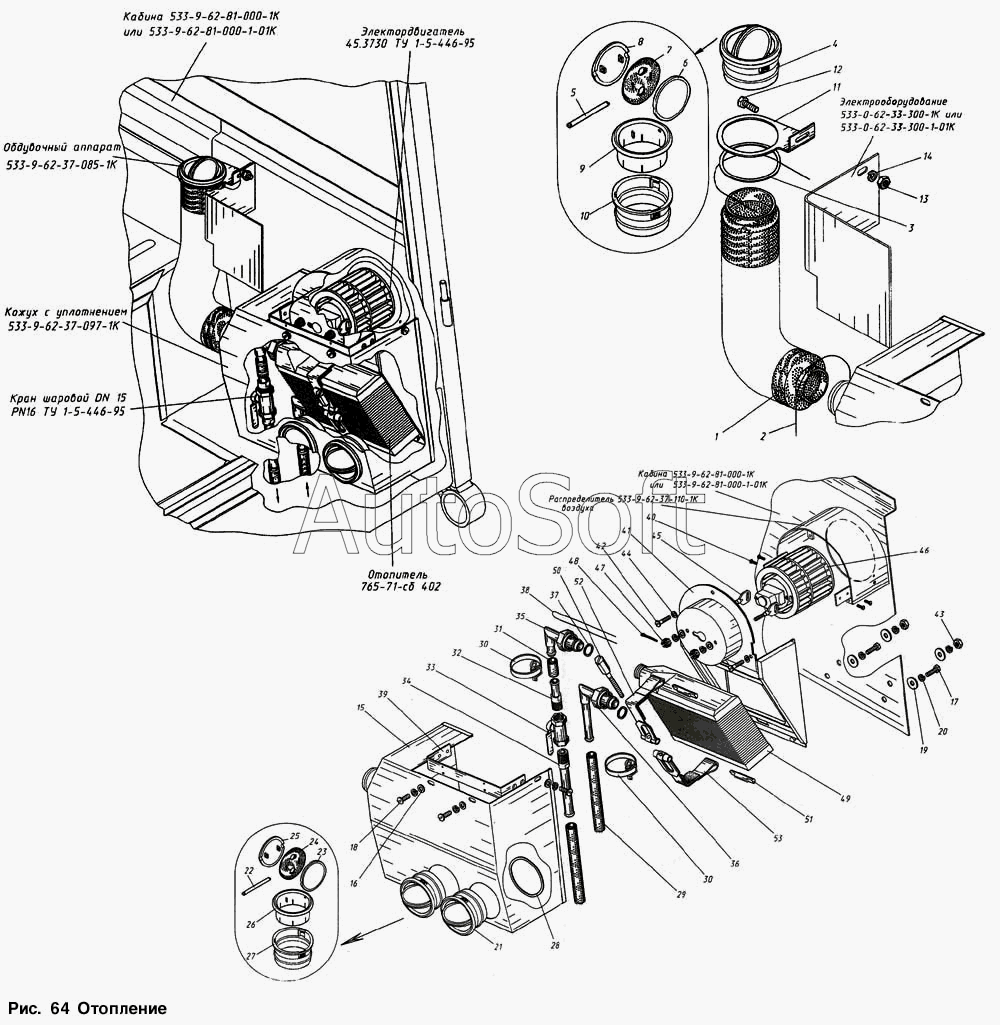

Каталог запасных частей к технике: КМЗ МКСМ-800. Отопление
41
28
29
30
30
31
32
33
34
35
36
37
38
39
40
27
42
43
44
44
45
46
47
48
49
50
51
52
53
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***9 | Чехол | |
| 2 | П***) | Проволока КО 1.0 ГОСТ 792-67 L=(600+/-3) мм | |
| 3 | 5***К | Шайба | |
| 4 | 5***К | Обдувочный аппарат | |
| 5 | 6***К | Ось | |
| 6 | 6***К | Крышка | |
| 7 | 5***К | Прокладка | |
| 8 | 5***К | Крышка | |
| 9 | 5***К | Втулка | |
| 10 | 6***Ж | Корпус | |
| 11 | 5***К | Кронштейн | |
| 12 | В***0 | Волг М6-6gХ14.46.019 ГОСТ 7798-70 | |
| 13 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 8916-70 | |
| 14 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 15 | 5***К | Кожух с уплотнением | |
| 16 | 6***1 | Шайба | |
| 17 | Б***0 | Болт М6-6gХ25.46.019 ГОСТ 7798-70 | |
| 18 | В***0 | Винт М6-6gХ10.48.019 ГОСТ 17473-80 | |
| 19 | Ш***8 | Шайба А6.01.0118 ГОСТ 6958-78 | |
| 19 | Ш***8 | Шайба А6.02.0118 ГОСТ 6958-78 | |
| 20 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 21 | 5***К | Обдувочный аппарат | |
| 22 | 5***К | Ось | |
| 23 | 5***К | Крышка | |
| 24 | 5***К | Прокладка | |
| 25 | 5***К | Крышка | |
| 26 | 5***К | Втулка | |
| 27 | 5***К | Корпус | |
| 28 | 5***К | Шайба | |
| 29 | Р***- | Рукав 40У16-13 ТУ 005.6016-87 L=(2000+/-2 ) мм. | |
| 30 | 6***3 | Хомут универсальный | |
| 31 | Р***2 | Рукав 40У16-13 ТУ 005.6016-87 L=( 55+/-2 ) мм | |
| 32 | 0***0 | Штуцер | |
| 33 | К***5 | Кран шаровой DN 15 РN 16 ТУ 1-5-446-95 | |
| 34 | 0***1 | Штуцер | |
| 35 | 5***К | Трубка | |
| 36 | 5***К | Трубка | |
| 37 | 7***3 | Прокладка | |
| 38 | П***) | Проволока КО 1.0 ГОСТ 792-67 L=(600+/-3) мм | |
| 39 | 5***К | Кронштейн | |
| 40 | В***0 | Винт М4-6gХ10.48.016 ГОСТ 17475-80 | |
| 41 | 5***К | Кожух вентилятора | |
| 42 | В***0 | Винт М5-6gХ12.48.016 ГОСТ 17473-80 | |
| 43 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 44 | Ш***8 | Шайба 5.01.0118 ГОСТ 11371-78 | |
| 44 | Ш***8 | Шайба 5.02.0118 ГОСТ 11371-78 | |
| 45 | 5***К | Стяжка | |
| 46 | Э***- | Электродвигатель 45.3730 ТУ 37.003.1225-84 | |
| 47 | Г***3 | Гайка М6-6Н.6.019 ГОСТ 5932-73 | |
| 48 | Ш***9 | Шплинт 1.6Х16.0118 ГОСТ 397-79 | |
| 49 | 7***2 | Отопитель | |
| 50 | 7***9 | Растяжка | |
| 51 | 7***8 | Валик | |
| 52 | 7***1 | Лента | |
| 53 | 7***2 | Лента |
