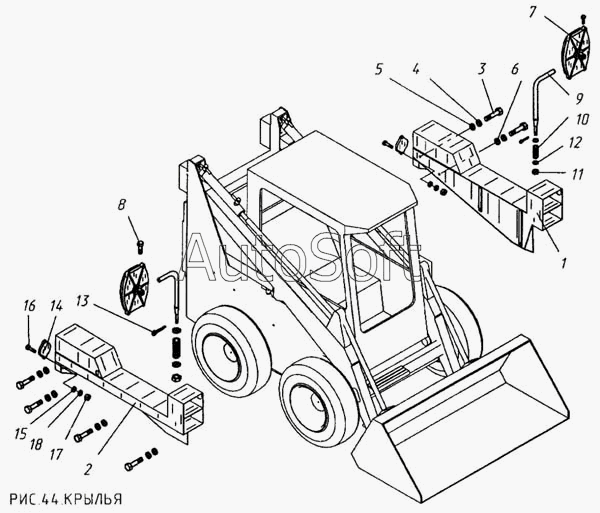

Каталог запасных частей к технике: КМЗ МКСМ-800. Крылья
9
18
17
16
15
14
13
12
12
11
10
1
8
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Крыло левое | |
| 2 | 5***К | Крыло правое | |
| 3 | Б***0 | Болт М10-6gх25.46.019 ГОСТ 7796-70 | |
| 4 | Ш***0 | Шайба 10 ОТ 65Г06 ГОСТ 6402-70 | |
| 5 | Ш***8 | Шайба А10.01.0118 ГОСТ 6958-78 | |
| 5 | Ш***8 | Шайба А10.02.0118 ГОСТ 6958-78 | |
| 6 | Ш***8 | Шайба 10.01.0118 ГОСТ 11371-78 | |
| 6 | Ш***8 | Шайба 10.02.0118 ГОСТ 11371-78 | |
| 7 | 5***К | Зеркало | |
| 8 | Б***0 | Болт М12-6gх30.46.019 ГОСТ 7796-70 | |
| 9 | 5***К | Кронштейн | |
| 10 | 6***4 | Пружина | |
| 11 | Г***3 | Гайка М12-6Н.04.019 ГОСТ 5933-73 | |
| 12 | Ш***8 | Шайба 12.01.0118 ГОСТ 11371-78 | |
| 12 | Ш***8 | Шайба 12.02.0118 ГОСТ 11371-78 | |
| 13 | Ш***9 | Шплинт 2,5Х25.0118 ГОСТ 397-79 | |
| 14 | С***9 | Световозвращатель ФП 310-Е ТУ 37.003.079-80 | |
| 15 | 6***1 | Шайба | |
| 16 | В***0 | Винт М6-6gх16.48.019 ГОСТ 17473-80 | |
| 17 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 18 | Ш***0 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 |
