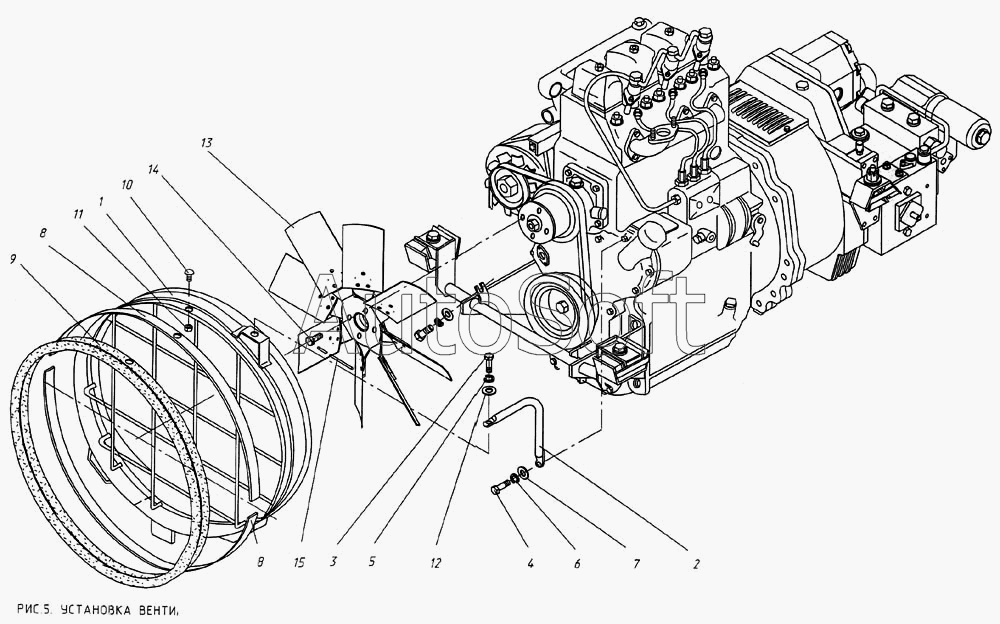

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка вентилятора
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Кожух вентилятора | |
| 2 | 5***К | Трубка | |
| 3 | Б***0 | Болт М6-6gХ18.46.019 ГОСТ 7798-70 | |
| 4 | б***0 | болт М10-6gХ16.46.019 ГОСТ 7796-70 | |
| 5 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 6 | Ш***0 | Шайба 10 ОТ 68Г 06 ГОСТ 6402-70 | |
| 7 | Ш***8 | Шайба 10.01.0118 ГОСТ 11371-78 | |
| 7 | Ш***8 | Шайба 10.02.0118 ГОСТ 11371-78 | |
| 8 | 5***К | Накладка | |
| 9 | 5***К | Уплотнение | |
| 10 | В***0 | Винт М3-6gХ12.48.016 ГОСТ 17473-80 | |
| 11 | Г***0 | Гайка М3-6Н.6.016 ГОСТ 5915-70 | |
| 12 | 7***1 | Шайба | |
| 13 | 5***К | Вентилятор | |
| 14 | Б***0 | Болт 3М8-6gХ40.88.38ХС.019 ГОСТ 7795-70 | |
| 15 | П***м | Проволока КО 1.6 ГОСТ 792-67 L=250мм |
