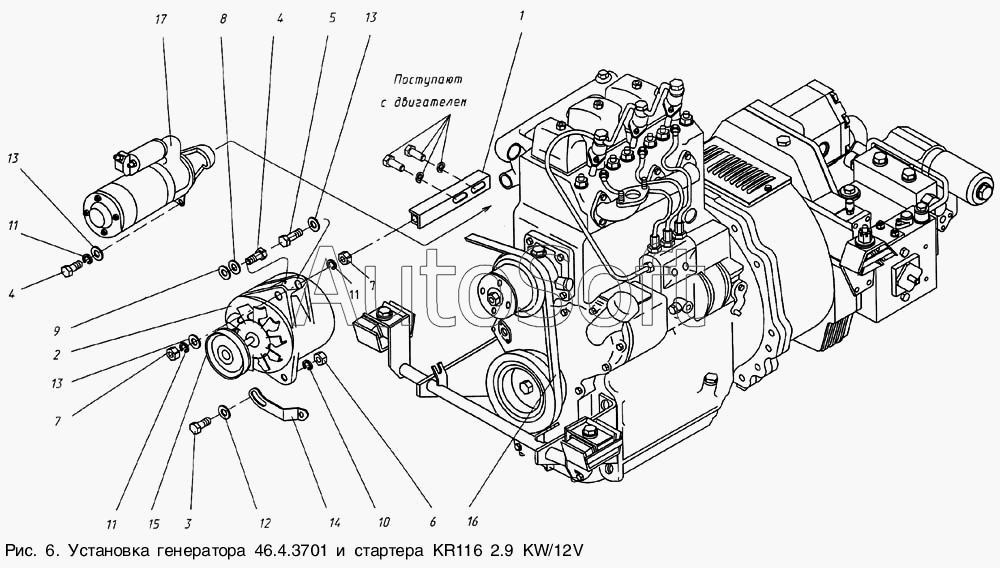

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка генератора
11
11
17
16
16
15
14
13
13
13
12
12
1
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Кронштейн | |
| 2 | Г***4 | Генератор 46.4.3701 ТУ 37.003.1217-84 | |
| 3 | Б***0 | Болт М8-6gХ25.46.019 ГОСТ 7796-70 | |
| 4 | Б***0 | Болт М10-6gХ30.46.019 ГОСТ 7796-70 | |
| 5 | Б***0 | Болт М10-6gХ50.46.019 ГОСТ 7795-70 | |
| 6 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 7 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 8 | 6***2 | Шайба | |
| 9 | 7***5 | Шайба | |
| 10 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 11 | Ш***0 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 12 | Ш***8 | Шайба 8.01.0118 ГОСТ 11371-78 | |
| 12 | Ш***8 | Шайба 8.02.0118 ГОСТ 11371-78 | |
| 13 | Ш***8 | Шайба 10.01.0118 ГОСТ 11371-78 | |
| 13 | Ш***8 | Шайба 10.02.0118 ГОСТ 11371-78 | |
| 14 | 5***К | Тяга | |
| 15 | 5***К | Шкив | |
| 16 | Р***9 | Ремень В(Б)-1180 IV ХЛ ГОСТ 1284.1-89 | |
| 16 | Р***9 | Ремень В(Б)-1180 IV ХЛ ГОСТ 1284.1-89 | |
| 17 | С***8 | Стартер КR 1162.9КW/12V ТУ П124.20.18.18/89 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
