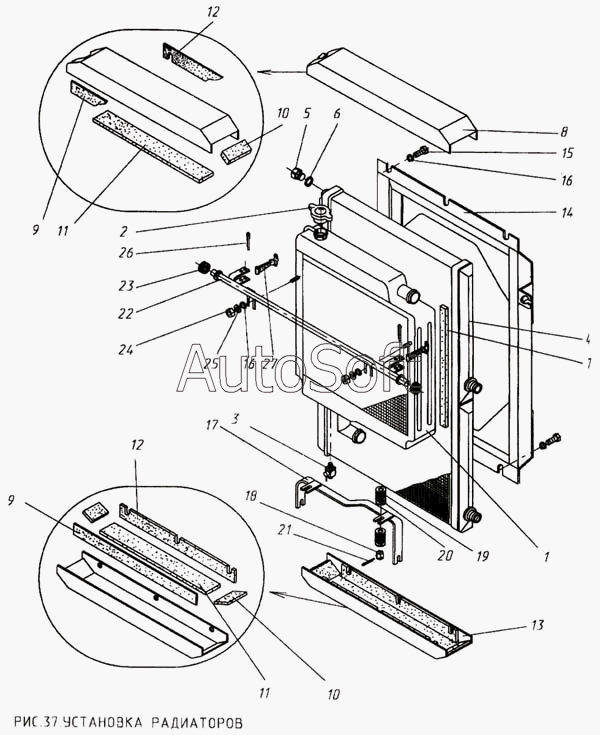

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка радиаторов
15
27
27
26
25
24
23
22
21
20
20
19
18
17
16
16
1
14
13
12
12
11
11
10
10
9
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Радиатор водяной | |
| 2 | 4***1 | Пробка охладителя | |
| 3 | В***1 | Выпускной клапан 24.9618.062 433 761 351 600 | |
| 4 | 5***К | Радиатор масляный | |
| 4 | 5***К | Радиатор масляный | |
| 5 | 5***К | Пробка | |
| 6 | 6***5 | Прокладка | |
| 7 | 5***К | Прокладка | |
| 8 | 5***К | Верхний кожух | |
| 9 | 5***К | Прокладка | |
| 10 | 5***К | Прокладка | |
| 11 | 5***К | Прокладка | |
| 12 | 5***К | Прокладка | |
| 13 | 5***К | Нижний кожух | |
| 14 | 5***К | Кожух | |
| 15 | 5***К | Болт | |
| 16 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 17 | 5***6 | Консоль | |
| 18 | Г***3 | Гайка М10-6Н.6.019 ГОСТ 5932-73 | |
| 19 | 7***3 | Кольцо | |
| 20 | Ш***8 | Шайба А10.01.0118 ГОСТ 6958-78 | |
| 20 | Ш***8 | Шайба А10.02.0118 ГОСТ 6958-78 | |
| 21 | Ш***9 | Шплинт 2Х20.0118 ГОСТ 397-79 | |
| 22 | 5***К | Держатель | |
| 23 | 5***9 | Втулка | |
| 24 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 25 | 6***1 | Шайба | |
| 26 | Ш***9 | Шплинт 5Х50.0118 ГОСТ 397-79 | |
| 27 | 2***1 | Резиновая скоба 402211 | |
| 27 | 5***К | Ручка |
