Каталог запасных частей к технике: КМЗ МКСМ-800. Шестерня
9
21
20
19
18
17
17
16
15
14
14
13
12
11
10
8
8
7
7
6
5
4
3
2
1
1

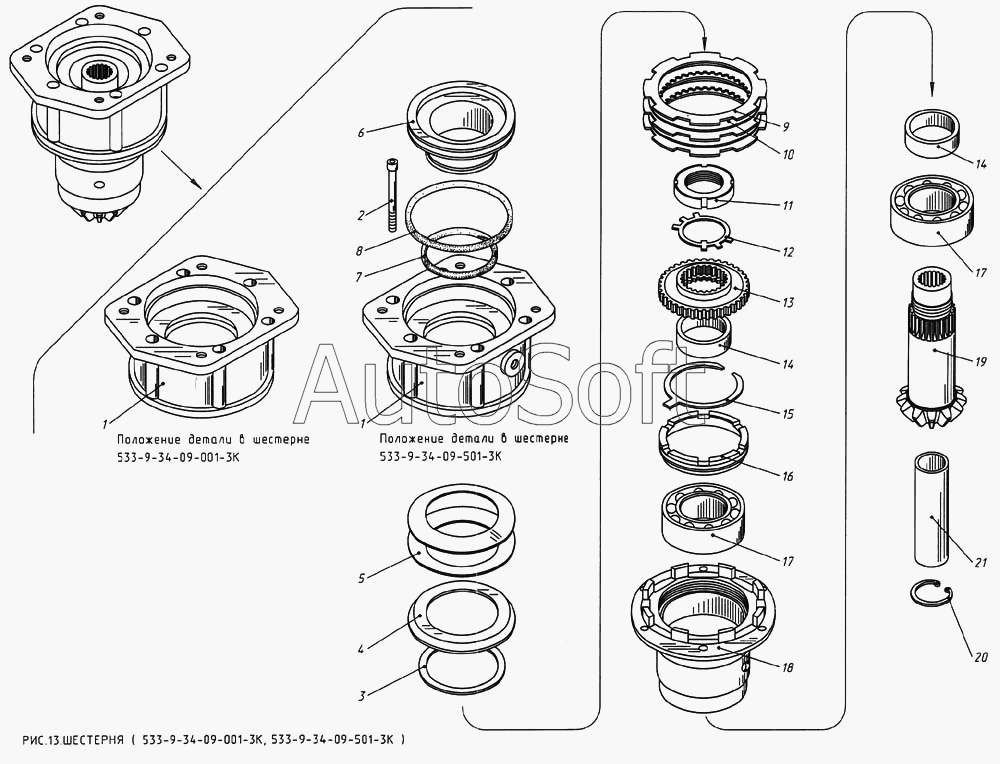

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-34-09-001-3К | 5***К | Шестерня (прав.) | |
| 533-9-34-09-501-3К | 5***К | Шестерня (лев.) | |
| 1 | 5***К | Крышка | |
| 2 | В***4 | Винт М8-6gХ80.48.019 ГОСТ 11738-84 | |
| 3 | К***6 | Кольцо В 80.Хим.Окс.прм. ГОСТ 13940-86 | |
| 4 | 5***К | Диск | |
| 5 | 5***К | Тарельчатая пружина | |
| 6 | 5***К | Поршень | |
| 7 | 7***8 | Кольцо уплотнительное | |
| 7 | 7***8 | Кольцо уплотнительное | |
| 8 | 7***4 | Кольцо уплотнительное | |
| 8 | 7***4 | Кольцо уплотнительное | |
| 9 | 5***К | Диск наружный | |
| 10 | 5***К | Диск внутренний | |
| 11 | 6***4 | Гайка | |
| 12 | 6***1 | Шайба | |
| 13 | 5***К | Поводок | |
| 14 | 5***К | Втулка | |
| 15 | 5***К | Кольцо | |
| 16 | 5***К | Гайка | |
| 17 | П***5 | Подшипник 3056210 ГОСТ 4252-75 | |
| 18 | 5***К | Корпус | |
| 19 | 5***К | Шестерня | |
| 20 | К***6 | Кольцо В 37.Хим. Окс. прм. ГОСТ 13943-86 | |
| 21 | 5***К | Втулка коническая |
