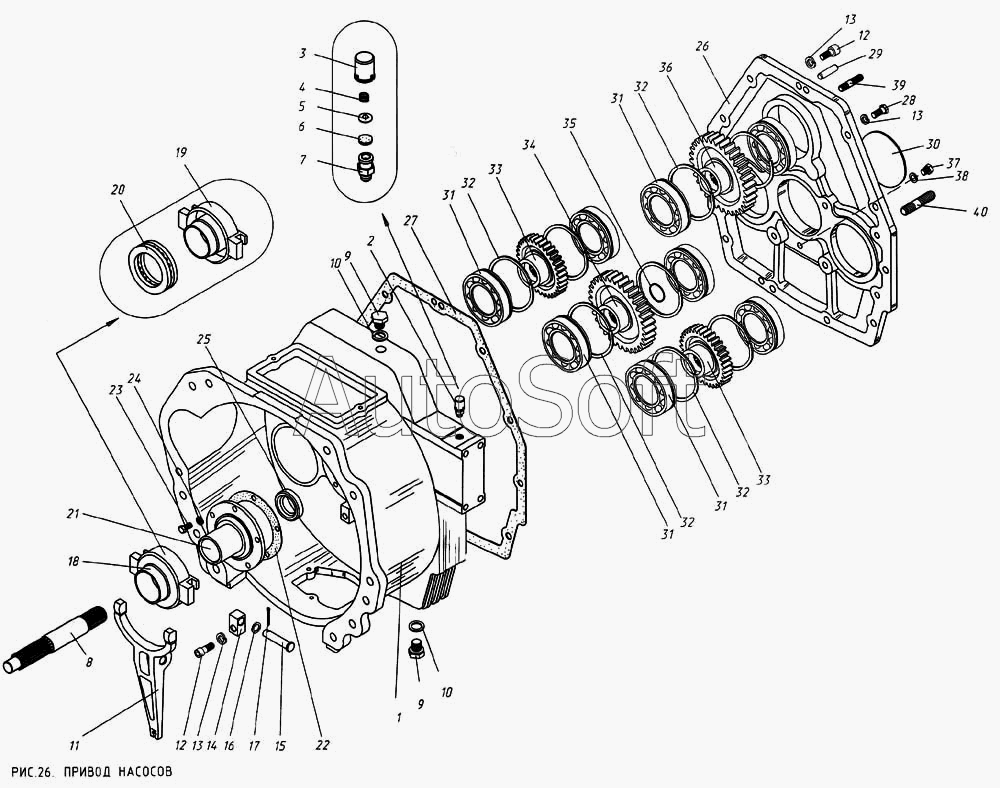

Каталог запасных частей к технике: КМЗ МКСМ-800. Привод насосов
31
31
31
31
21
22
23
24
25
26
27
28
29
30
20
32
32
32
32
33
33
34
35
36
37
38
39
40
11
1
2
3
4
5
6
7
8
9
9
10
10
12
12
13
13
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-62-20-000-1К | 5***К | Привод насосов | |
| 1 | 5***К | Картер | |
| 2 | 1***9 | Сапун | |
| 3 | 1***0 | Колпачок | |
| 4 | 1***3 | Пружина | |
| 5 | 1***2 | Прокладка | |
| 6 | 1***1 | Прокладка | |
| 7 | 1***9 | Штуцер сапуна | |
| 8 | 5***К | Вал | |
| 9 | 7***1 | Пробка | |
| 10 | 7***1 | Прокладка | |
| 11 | 5***К | Рычаг | |
| 12 | В***4 | Винт М10-6gХ35.88.38ХС.019 ГОСТ 11738-84 | |
| 13 | Ш***0 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 14 | 5***К | Кронштейн | |
| 15 | 7***6 | Валик с головкой | |
| 16 | 7***8 | Уплотнительное кольцо | |
| 16 | 7***8 | Уплотнительное кольцо | |
| 17 | Ш***9 | Шплинт 4Х22.0118 ГОСТ 397-79 | |
| 18 | 5***К | Подшипник | |
| 19 | 5***К | Корпус | |
| 20 | П***5 | Подшипник 8112 ГОСТ 6874-75 | |
| 21 | 5***К | Стакан | |
| 22 | 5***К | Прокладка | |
| 23 | Б***0 | Болт М8-6gХ20.46.019 ГОСТ 7796-70 | |
| 24 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 25 | М***0 | Манжета 1.2-30Х52-1 ГОСТ 8752-79/ОСТ38.05146-78 | |
| 26 | 5***К | Крышка | |
| 27 | 5***К | Прокладка | |
| 28 | Б***0 | Болт М10-6gХ35.46.019 ГОСТ 7796-70 | |
| 29 | Ш***0 | Штифт10Х36 ГОСТ 3128-70 | |
| 30 | 5***К | Заглушка | |
| 31 | П***2 | Подшипник 50210 ГОСТ 2893-82 | |
| 32 | 5***К | Кольцо стопорное | |
| 33 | 5***К | Шестерня | |
| 34 | 5***К | Шестерня | |
| 35 | К***6 | Кольцо В 26.0118 ГОСТ 13943-86 | |
| 36 | 5***К | Шестерня | |
| 37 | 7***5 | Пробка | |
| 38 | 7***7 | Прокладка | |
| 39 | Ш***3 | Шпилька М10ХТ(1)2/6gХ45.66.019 ГОСТ 22036-76 | |
| 40 | Ш***Т | Шпилька М14ХТ(0)2/6gХ38.88.38ХС.019 ГОСТ 22038-76 |
