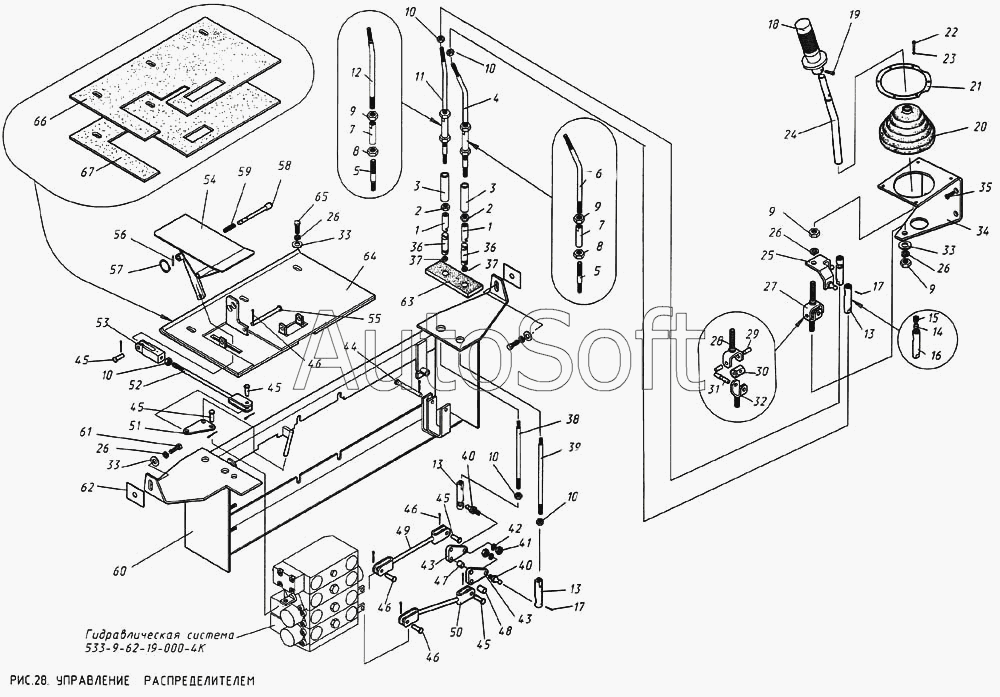

Каталог запасных частей к технике: КМЗ МКСМ-800. Управление распределителем
1
1
2
2
3
3
4
5
5
6
7
7
8
8
9
9
9
9
10
10
10
10
10
11
12
13
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
26
26
27
28
29
30
31
32
33
33
33
33
34
35
36
36
37
37
38
39
40
40
41
42
43
43
44
45
45
45
45
45
45
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Штанга | |
| 2 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 3 | 5***К | Предохранитель | |
| 4 | 5***К | Тяга | |
| 5 | 5***К | Тяга | |
| 6 | 5***К | Штанга | |
| 7 | 5***К | Гайка установочная | |
| 8 | 0***1 | Гайка | |
| 9 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 10 | Г***0 | Гайка М8Х1-6Н.6.019 ГОСТ 5915-70 | |
| 11 | 5***К | Тяга | |
| 12 | 5***К | Штанга | |
| 13 | 6***8 | Обойма | |
| 14 | 7***4 | Сухарик | |
| 15 | 7***8 | Сухарик | |
| 16 | 7***9 | Обойма шарнира | |
| 17 | Ш***9 | Шплинт 2Х25.0118 ГОСТ 397-79 | |
| 18 | 5***К | Рукоятка | |
| 19 | В***0 | Винт М5-6gХ16.48.016 ГОСТ 17473-80 | |
| 20 | 5***К | Чехол | |
| 21 | 5***К | Накладка | |
| 22 | В***0 | Винт М4-6gХ8.48.016 ГОСТ 17473-80 | |
| 23 | Ш***0 | Шайба 4Т 65Г О5 ГОСТ 6402-70 | |
| 24 | 5***К | Штанга рукоятки | |
| 25 | 5***К | Кронштейн | |
| 26 | Ш***0 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 27 | 5***К | Шарнир | |
| 28 | 5***К | Вилка большая | |
| 29 | 5***К | Цапфа составная | |
| 30 | 5***К | Корпус | |
| 31 | 5***К | Цапфа | |
| 32 | 5***К | Вилка малая | |
| 33 | Ш***8 | Шайба 10.01.0118 ГОСТ 11371-78 | |
| 33 | Ш***8 | Шайба 10.02.0118 ГОСТ 11371-78 | |
| 34 | 5***К | Консоль левая | |
| 35 | В***0 | Винт М6-6gХ18.48.019 ГОСТ 17475-80 | |
| 36 | 5***К | Сцепление | |
| 37 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 38 | 5***К | Тяга | |
| 39 | 5***К | Тяга | |
| 40 | 5***К | Шарнир | |
| 41 | Г***0 | Гайка М8-6Н.04.019 ГОСТ 2526-70 | |
| 42 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 43 | 5***К | Рычаг двуплечий | |
| 44 | 6***1 | Валик | |
| 45 | 7***2 | Ось | |
| 46 | Ш***9 | Шплинт 2Х16.0118 ГОСТ 397-79 | |
| 47 | 5***К | Распорка | |
| 48 | 5***К | Распорка | |
| 49 | 5***К | Тяга | |
| 50 | 5***К | Тяга | |
| 51 | 5***К | Рычаг двуплечий | |
| 52 | 5***К | Тяга | |
| 53 | 7***4 | Проушина | |
| 54 | 5***К | Педаль | |
| 55 | 6***8 | Ось | |
| 56 | Ш***- | Штифт 2.3u8Х16.К.207...256НВ ОСТ 3-2234-93 | |
| 57 | 7***7 | Кольцо | |
| 58 | 5***К | Штифт | |
| 59 | 7***7 | Пружина | |
| 60 | 5***К | Рама управления | |
| 61 | Б***0 | Болт М10-6gХ16.46.019 ГОСТ 7796-70 | |
| 62 | 5***К | Шайба | |
| 63 | 5***К | Уплотнение | |
| 64 | 5***К | Пол | |
| 65 | Б***0 | Болт М10-6gХ20.46.019 ГОСТ 7796-70 | |
| 66 | 5***К | Поя | |
| 67 | 5***К | Уплотнение пола |
