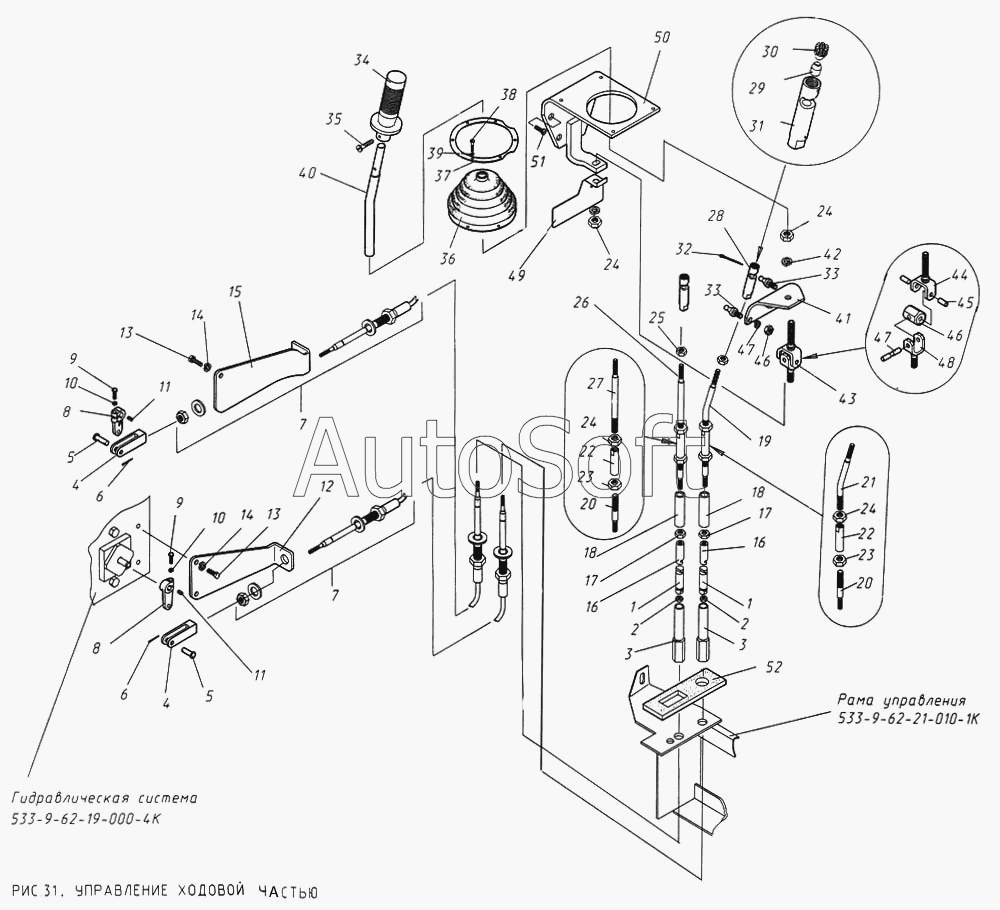

Каталог запасных частей к технике: КМЗ МКСМ-800. Управление ходовой частью
40
28
29
30
31
32
33
33
34
35
36
37
38
39
27
41
42
43
44
45
46
46
47
47
48
49
50
51
52
14
14
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
1
1
15
16
16
17
17
18
18
19
20
20
21
22
22
23
23
24
24
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Сцепление | |
| 2 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 3 | 5***К | Направляющая | |
| 4 | 5***К | Вилка | |
| 5 | 5***К | Цапфа | |
| 6 | Ш***9 | Шплинт 1.6Х16.0118 ГОСТ 397-79 | |
| 7 | Т***9 | Трос 1-ГГ-100-075-1500 ТУ 23.588-04-89 | |
| 8 | 5***К | Рычаг | |
| 9 | Б***0 | Болт М6-6gХ18.46.018 ГОСТ 7798-70 | |
| 10 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 11 | Ш***8 | Шпонка 2-3Х3Х6 ГОСТ 23360-78 | |
| 12 | 5***К | Кронштейн | |
| 13 | Б***0 | Болт М8-6gХ16.46.019 ГОСТ 7796-70 | |
| 14 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 15 | 5***К | Кронштейн | |
| 16 | 5***К | Штанга | |
| 17 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 18 | 5***К | Предохранитель | |
| 19 | 5***К | Тяга | |
| 20 | 5***К | Тяга | |
| 21 | 5***К | Штанга | |
| 22 | 5***К | Гайка установочная | |
| 23 | 0***1 | Гайка | |
| 24 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 25 | Г***0 | Гайка М8Х1-6Н.6.019 ГОСТ 5915-70 | |
| 26 | 5***К | Тяга | |
| 27 | 5***К | Штанга | |
| 28 | 6***8 | Обойма | |
| 29 | 7***4 | Сухарик | |
| 30 | 7***8 | Сухарик | |
| 31 | 7***9 | Обойма шарнира | |
| 32 | Ш***9 | Шплинт 2Х25.0118 ГОСТ 397-79 | |
| 33 | 5***К | Шарнир | |
| 34 | 5***К | Рукоятка | |
| 35 | В***0 | Винт М5-6gХ16.48.016 ГОСТ 17473-80 | |
| 36 | 5***К | Чехол | |
| 37 | 5***К | Накладка | |
| 38 | В***0 | Винт М4-6gХ8.48.016 ГОСТ 17473-80 | |
| 39 | Ш***0 | Шайба 4Т 65Г О5 ГОСТ 6402-70 | |
| 40 | 5***К | Штанга рукоятки | |
| 41 | 5***К | Рычаг угловой | |
| 42 | Ш***0 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 43 | 5***К | Шарнир | |
| 44 | 5***К | Вилка большая | |
| 45 | 5***К | Цапфа составная | |
| 46 | 5***К | Корпус | |
| 47 | 5***К | Цапфа | |
| 48 | 5***К | Вилка малая | |
| 49 | 5***К | Упор | |
| 50 | 5***К | Консоль | |
| 51 | В***0 | Винт М6-6gХ18.48.019 ГОСТ 17475-80 | |
| 52 | 5***К | Уплотнение |
