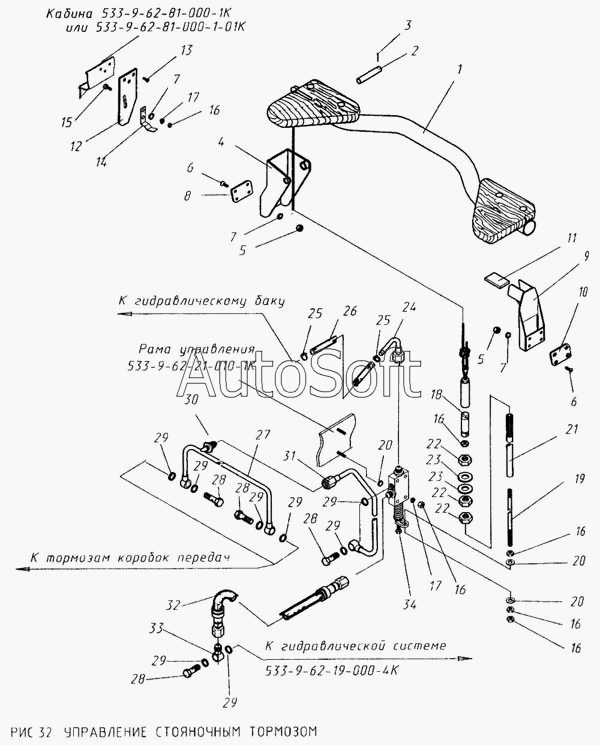

Каталог запасных частей к технике: КМЗ МКСМ-800. Управление стояночным тормозом
26
20
20
20
20
21
22
22
22
23
23
24
25
25
19
27
28
28
28
28
29
29
29
29
29
29
29
29
30
31
32
33
34
10
2
3
4
5
5
6
6
7
7
7
8
9
1
11
12
13
14
15
16
16
16
16
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Рычаг предохранительный | |
| 2 | 5***К | Цапфа | |
| 3 | Ш***9 | Шплинт 3.2Х25.0118 ГОСТ 397-79 | |
| 4 | 5***К | Консоль | |
| 5 | 5***К | Гайка | |
| 6 | В***0 | Винт М6-6gХ18.48.019 ГОСТ 17475-80 | |
| 7 | 6***1 | Шайба | |
| 8 | 5***К | Лист | |
| 9 | 5***К | Консоль | |
| 10 | 5***К | Лист | |
| 11 | 5***К | Шайба | |
| 12 | 5***К | Лист | |
| 13 | В***0 | Винт М4-6gХ10.48.016 ГОСТ 17475-80 | |
| 14 | 5***К | Клипса | |
| 15 | Б***0 | Болт М6-6gХ16.46.019 ГОСТ 7798-70 | |
| 16 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 17 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 18 | 5***К | Сцепление | |
| 19 | 5***К | Тяга | |
| 20 | Ш***8 | Шайба А6.01.0118 ГОСТ 6958-78 | |
| 20 | Ш***8 | Шайба А6.02.0118 ГОСТ 6958-78 | |
| 21 | 5***К | Футорка | |
| 22 | Г***0 | Гайка М12-6Н.04.019 ГОСТ 5929-70 | |
| 22 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 23 | Ш***8 | Шайба 12.01.0118 ГОСТ 11371-78 | |
| 23 | Ш***8 | Шайба 12.02.0118 ГОСТ 11371-78 | |
| 24 | 5***К | Трубопровод | |
| 25 | 6***1 | Хомут универсальный | |
| 26 | Р***м | Рукав 40У8-13ТУ005.6016-87 L=1250+/-2 мм | |
| 27 | 5***К | Трубопровод | |
| 28 | 5***К | Болт | |
| 29 | 7***8 | Уплотнительное кольцо | |
| 30 | П***м | Проволока КО 1.0 ГОСТ 792-67 L=200+/-2 мм | |
| 31 | 5***К | Трубопровод | |
| 32 | 5***К | Рукав | |
| 33 | 5***К | Штуцер | |
| 34 | 5***К | Клапан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
