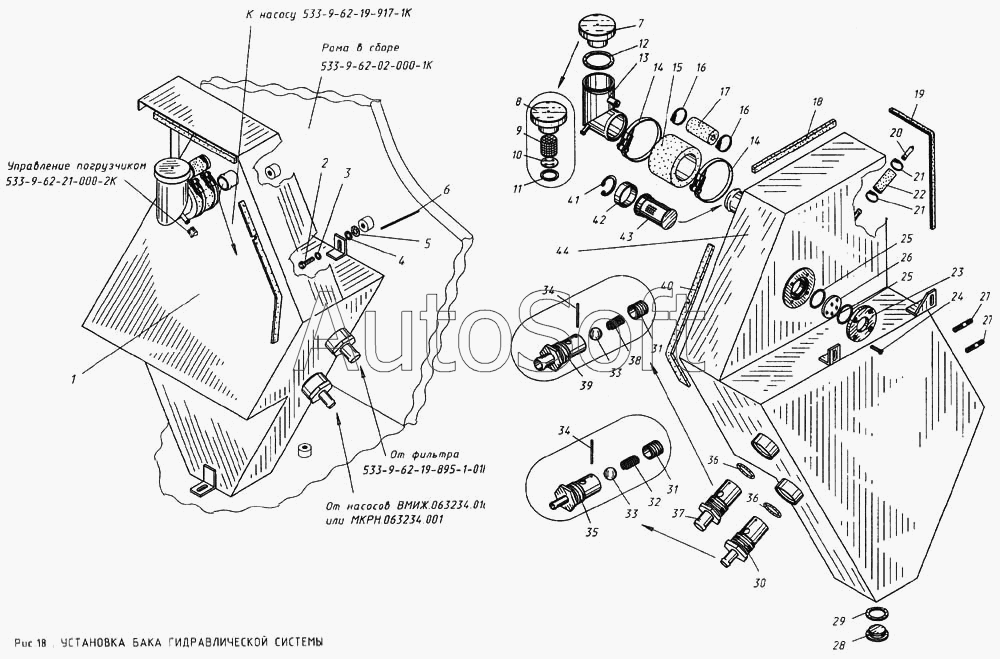

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка бака гидравлической системы
34
34
24
25
25
26
27
27
28
29
30
31
31
32
33
33
23
35
36
36
37
38
39
40
41
42
43
44
12
2
3
3
4
5
6
7
8
9
10
11
1
13
14
14
15
16
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Бак | |
| 2 | Б***0 | Болт 3М8-6gХ20.88.38ХС.019 ГОСТ 7796-70 | |
| 3 | Ш***8 | Шайба 8.01.0118 ГОСТ 11371-78 | |
| 3 | Ш***8 | Шайба 8.02.0118 ГОСТ 11371-78 | |
| 4 | 3***К | Шайба | |
| 5 | 5***К | Кольцо | |
| 6 | П***м | Проволока КО 1.0 ГОСТ 792-67 L=150мм | |
| 7 | 5***К | Пробка | |
| 8 | 5***К | Пробка | |
| 9 | 5***К | Набивка | |
| 10 | 5***К | Кольцо | |
| 11 | 7***5 | Кольцо | |
| 12 | 5***К | Уплотнение | |
| 13 | 5***К | Патрубок | |
| 14 | 6***4 | Хомут универсальный | |
| 15 | Р***м | Рукав 40У60-7ТУ005.6016-87 L=65мм | |
| 16 | 6***1 | Хомут универсальный | |
| 17 | Р***м | Рукав 40У12-13ТУ005.6016-87 L=65мм | |
| 18 | 5***К | Прокладка | |
| 19 | 5***К | Уплотнение | |
| 20 | 5***К | Трубка | |
| 21 | 6***2 | Хомут универсальный | |
| 22 | Р***м | Рукав 40У8-13ТУ005.6016-87 L=65мм | |
| 23 | 5***К | Крышка | |
| 24 | В***0 | Винт М6-6gХ18.48.019 ГОСТ 17475-80 | |
| 25 | 7***8 | Кольцо | |
| 25 | 7***К | Кольцо | |
| 26 | 6***8 | Стекло | |
| 27 | Ш***0 | Шпилька N16ХТ (1)2/69Х16.66.019 ГОСТ 22036-76 | |
| 28 | 7***5 | Пробка | |
| 29 | 7***0 | Прокладка | |
| 30 | 5***К | Клапан | |
| 31 | 5***К | Стакан | |
| 32 | 6***4 | Пружина | |
| 33 | Ш***1 | Шарик 25.4-200 ГОСТ 3722-81 | |
| 34 | П***м | Проволока КО1.0 ГОСТ 792-67 L=150мм | |
| 35 | 5***К | Корпус | |
| 36 | 7***2 | Кольцо | |
| 37 | 5***К | Клапан | |
| 38 | 6***2 | Пружина | |
| 39 | 5***К | Корпус | |
| 40 | 5***К | Прокладка | |
| 41 | К***6 | Кольцо В 55.Хим.Окс.прм. ГОСТ 13943-86 | |
| 42 | 5***К | Кольцо | |
| 43 | 5***К | Фильтр | |
| 44 | 5***К | Бак |
