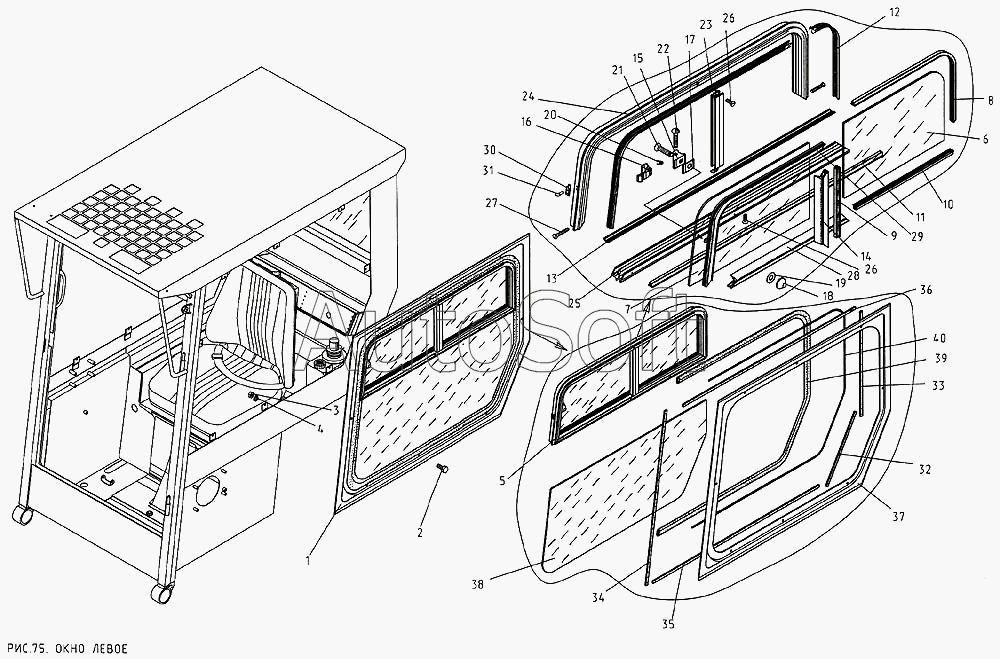

Каталог запасных частей к технике: КМЗ МКСМ-800. Окно левое
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Окно левое | |
| 2 | Б***9 | Болт М6-6gх16.46.019 | |
| 2 | Б***0 | Болт М6-6gх18.46.019 ГОСТ 7798-70 | |
| 3 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 4 | Ш***0 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 | |
| 5 | 5***К | Окно | |
| 6 | 5***К | Стекло | |
| 7 | 5***К | Передвижное стекло | |
| 8 | 5***К | Уплотнитель стекла | |
| 9 | 5***К | Уплотнитель стекла | |
| 10 | 5***К | Уплотнитель стекла | |
| 11 | 5***К | Уплотнитель стекла | |
| 12 | 5***К | Направляющая стекла | |
| 13 | 5***К | Направляющая стекла | |
| 14 | 5***К | Профиль | |
| 15 | 5***К | Корпус | |
| 16 | 5***К | Защелка | |
| 17 | 5***К | Прокладка | |
| 18 | 5***К | Втулка | |
| 19 | 5***К | Прокладка | |
| 20 | 6***5 | Пружина | |
| 21 | В***0 | Винт М6-6gх25.48.019 ГОСТ 17475-80 | |
| 22 | В***0 | Винт М5-6gх25.48.016 ГОСТ 17473-80 | |
| 23 | 5***К | Стойка | |
| 24 | 5***К | Профиль верхний | |
| 25 | 5***К | Профиль нижний | |
| 26 | В***0 | Винт М4-6gх1 2.48.016 ГОСТ 17475-80 | |
| 27 | В***0 | Винт М4-6gх22.48.016 ГОСТ 17475-80 | |
| 28 | 5***К | Профиль | |
| 29 | 5***К | Профиль | |
| 30 | 5***К | Скоба | |
| 31 | З***0 | Заклепка 3Х8.37 ГОСТ 10299-80 | |
| 32 | 5***К | Уплотнение | |
| 33 | 5***К | Уплотнение | |
| 34 | 5***К | Уплотнение | |
| 35 | 5***К | Уплотнение | |
| 36 | 5***К | Уплотнение | |
| 37 | 5***К | Рамка левая | |
| 38 | 5***К | Стекло нижнее | |
| 39 | 5***К | Профиль рамки | |
| 40 | 5***К | Вкладыш уплотнителя |
