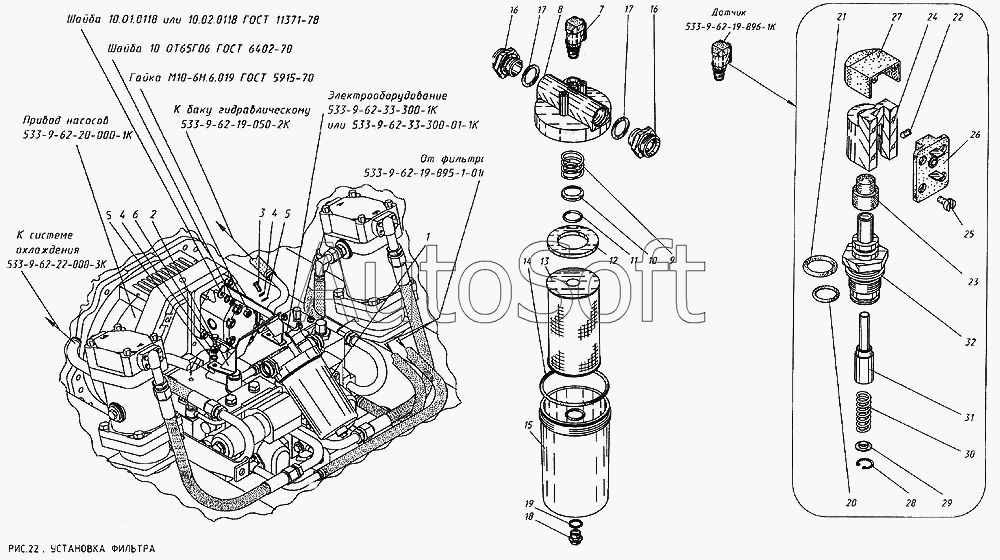

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка фильтра
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Фильтр | |
| 2 | 5***К | Консоль | |
| 3 | Б***0 | Болт М10-6gХ25.46.019 ГОСТ 7796-70 | |
| 4 | Ш***0 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 5 | Ш***8 | Шайба 10.01.0118 ГОСТ 11371-78 | |
| 5 | Ш***8 | Шайба 10.02.0118 ГОСТ 11371-78 | |
| 6 | Б***0 | Болт М10-6gХ20.46.019 ГОСТ 7796-70 | |
| 7 | 5***К | Датчик | |
| 8 | 5***К | Крышка | |
| 9 | 6***7 | Пружина | |
| 10 | 5***К | Упор | |
| 11 | 7***5 | Кольцо | |
| 12 | 5***К | Магнит | |
| 13 | "***9 | "Элемент фильтрующий ""Реготмас 636-1-19"" 02 ТУ 112-045-86" | |
| 14 | 7***9 | Кольцо | |
| 15 | 5***К | Корпус фильтра | |
| 15 | 5***К | Корпус фильтра | |
| 16 | 5***К | Штуцер | |
| 17 | 7***2 | Кольцо | |
| 18 | 7***1 | Пробка | |
| 18 | 7***1 | Пробка | |
| 19 | 7***7 | Прокладка | |
| 20 | К***3 | Кольцо 015-018-19-2-2 ГОСТ 18829-73 | |
| 21 | К***3 | Кольцо 020-025-30-2-2 ГОСТ 18829-73 | |
| 22 | В***3 | Винт М4-6gХ6.22Н.016 ГОСТ 1476-93 | |
| 23 | 5***К | Кнопка | |
| 24 | 5***К | Накладка | |
| 25 | В***0 | Винт М3-6gХ6.66.016 ГОСТ 1491-80 | |
| 26 | 5***К | Контакт | |
| 27 | 5***К | Крышка | |
| 28 | К***6 | КольцоВ12.Хим.Окс.прм. ГОСТ 13943-86 | |
| 29 | 5***К | Упор | |
| 30 | 6***8 | Пружина | |
| 31 | 5***К | Плунжер | |
| 32 | 5***К | Корпус |
