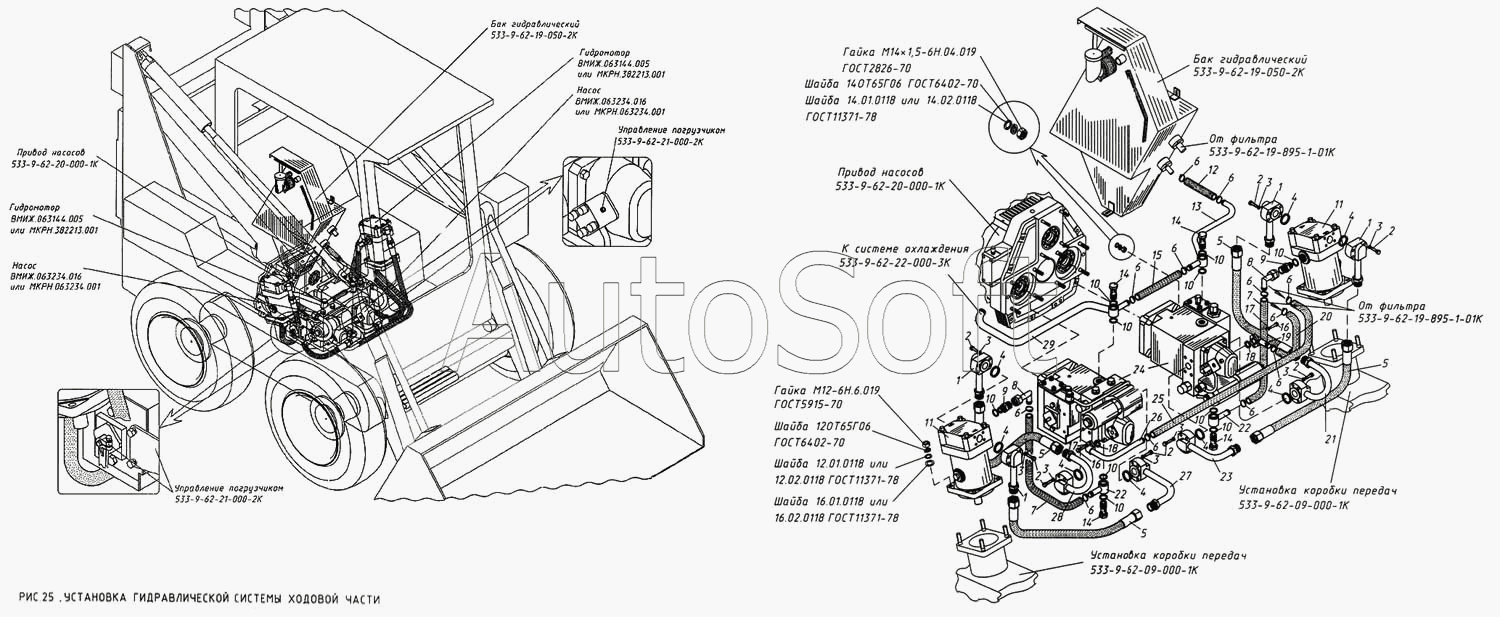

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка гидравлической системы ходовой части
15
29
28
27
26
25
24
24
23
22
22
21
20
19
18
18
17
17
16
16
1
1
1
1
14
14
14
14
13
12
11
11
11
10
10
10
10
10
10
10
10
10
10
9
9
8
8
7
7
6
6
6
6
6
6
6
6
6
6
6
6
5
5
5
5
4
4
4
4
4
4
4
4
3
3
3
3
3
3
3
3
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Трубопровод | |
| 2 | Б***0 | Болт М10-6gх40.88.38ХС.019 ГОСТ 7796-70 | |
| 3 | Ш***0 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 4 | 7***2 | Кольцо | |
| 5 | 5***К | Рукав | |
| 6 | 6***3 | Хомут универсальный | |
| 7 | Р***5 | Рукав 40У18-13ТУ005.6016-87 L=(600+/-2,5мм) | |
| 8 | 5***К | Трубопровод | |
| 9 | 6***7 | Штуцер | |
| 10 | 6***1 | Прокладка | |
| 11 | Г***1 | Гидромотор ВМИЖ.063144.0051 | |
| 11 | Г***1 | Гидромотор МКРН.382213.001 | |
| 12 | Р***5 | Рукав 40У18-13ТУ005.6016-87 L=(470+/-2,5мм) | |
| 13 | 5***К | Трубопровод | |
| 14 | 5***К | Болт | |
| 15 | Р***5 | Рукав 40У18-13ТУ005.6016-87 L=(200+/-2,5мм) | |
| 16 | Б***0 | Болт М8-6gХ18.46.019 ГОСТ 7796-70 | |
| 17 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 18 | 7***К | Кольцо | |
| 19 | 5***К | Трубопровод | |
| 20 | Р***м | Рукав 3Т18-15ТУ005.280-87 L=(290+/-2,5мм) | |
| 21 | 5***К | Трубопровод | |
| 22 | 5***К | Трубопровод | |
| 23 | 5***К | Трубопровод | |
| 24 | Н***6 | Насос ВМИЖ.063234.016 | |
| 24 | Н***1 | Насос МКРН.063234.001 | |
| 25 | Р***м | Рукав 3Т18-15ТУ005.280-87 L=(390+/-2,5мм) | |
| 26 | 5***К | Трубопровод | |
| 27 | 5***К | Трубопровод | |
| 28 | 5***К | Трубопровод | |
| 29 | 5***К | Трубопровод |
