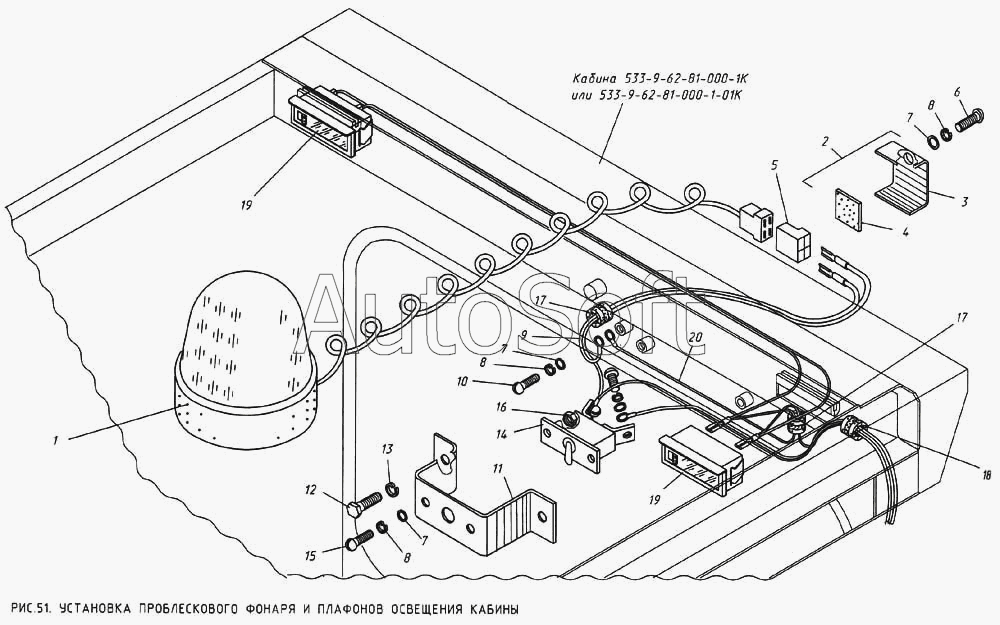

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка проблескового фонаря и плафонов освещения кабины
1
2
3
4
5
6
7
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ф***ь | Фонарь проблесковый ФПМ-2М с соединительной колодкой 02-6.3-04 (45 7373 9007) цвет -оранжевый (с лампой КГМ 12-50-1) ЭЛЕК.676643.001ТУ | |
| 2 | 5***К | Кожух | |
| 3 | 5***К | Кожух | |
| 4 | 5***К | Прокладка | |
| 5 | К***8 | Колодка штыревая 02-6.3-04 (45 7373 9008) ОСТ 37.003.032-88 | |
| 6 | В***0 | Винт М4-6gх20.48.016 ГОСТ 17473-80 | |
| 7 | Ш***8 | Шайба 4.01.0118 | |
| 7 | Ш***0 | Шайба 4.02.0118 ГОСТ 11371-80 | |
| 8 | Ш***0 | Шайба 4 Т 65Г О5 ГОСТ 6402-70 | |
| 9 | 5***К | Провод N21 | |
| 10 | В***0 | Винт М4-6gх12.48.016 ГОСТ 17473-80 | |
| 11 | 5***К | Кронштейн | |
| 12 | Б***0 | Болт М6-6gХ14.46.019 ГОСТ 7798-70 | |
| 13 | Ш***0 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 | |
| 14 | В***1 | Выключатель 4602.3710 ТУ 37.003.1079-81 | |
| 15 | В***0 | Винт М4-6gХ8.48.016 ГОСТ 17473-80 | |
| 16 | Г***0 | Гайка М4-6Н.6.016 ГОСТ 5915-70 | |
| 17 | 1***3 | Втулка изоляционная | |
| 18 | 7***0 | Амортизатор | |
| 19 | П***4 | Плафон 21.3714 ТУ 37.458.045-84 | |
| 20 | 5***К | Провод N17 |
