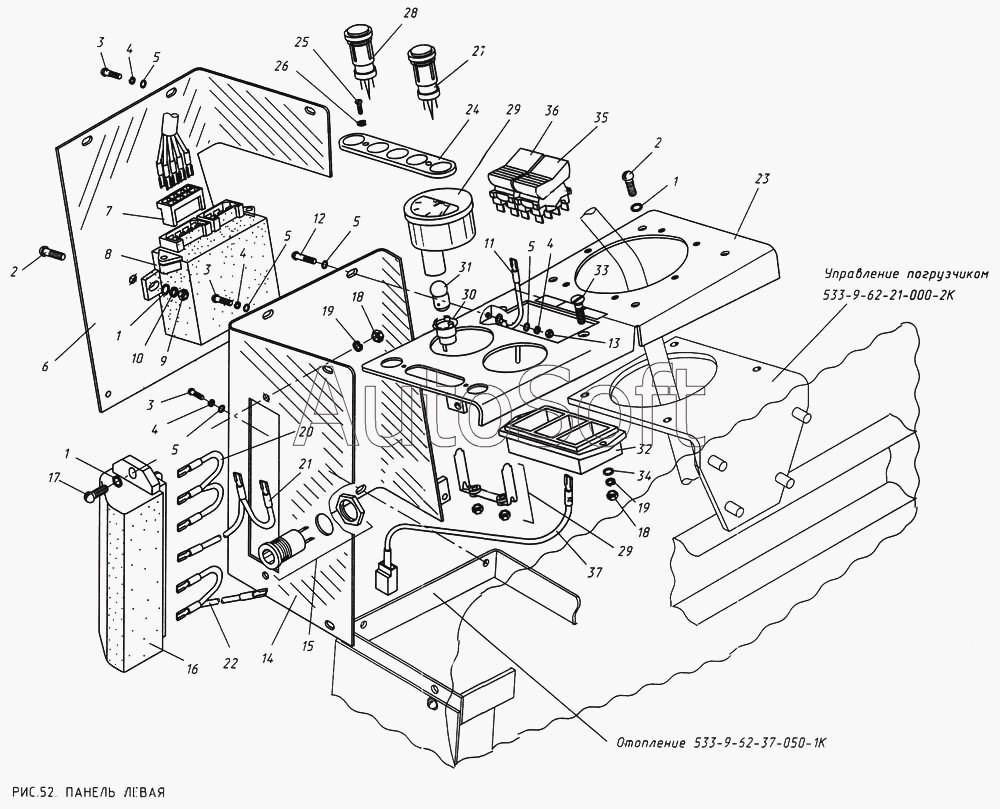

Каталог запасных частей к технике: КМЗ МКСМ-800. Панель левая
30
20
21
22
23
24
25
26
27
28
29
29
19
19
31
32
33
34
34
35
35
36
37
9
1
1
1
2
2
3
3
3
4
4
4
4
5
5
5
5
5
5
6
7
8
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-62-33-302-3К | 5***К | Панель левая | |
| 1 | 6***1 | Шайба | |
| 2 | В***0 | Винт М6-6gХ12.48.019 ГОСТ 17473-80 | |
| 3 | В***0 | Винт М4-6gХ12.48.016 ГОСТ 17473-80 | |
| 4 | Ш***0 | Шайба 4 Т 65Г О5 ГОСТ 6402-70 | |
| 5 | Ш***8 | Шайба 4.01.0118 ГОСТ 11371-78 | |
| 5 | Ш***8 | Шайба 4.02.0118 ГОСТ 11371-78 | |
| 6 | 5***К | Кожух | |
| 7 | К***) | Колодка гнездовая 02-6.3-08 (4373739012) ОСТ 37.003.032-88 | |
| 8 | Р***С | Реле-прерыватель указателей поворота РС 950-К ТУ37.003. 454-78 | |
| 9 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 10 | Ш***0 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 | |
| 11 | 5***К | Провод N50 | |
| 12 | В***0 | Винт М4-6gХ16.48.016 ГОСТ1 7473-80 | |
| 13 | Г***0 | Гайка М4-6Н.6.016 ГОСТ 591 5-70 | |
| 14 | 5***К | Кожух | |
| 15 | Р***3 | Розетка переносной лампы ПС 500 ТУ37.003.218-72 | |
| 16 | Б***6 | Блок предохранителей Пр121 ТУ37.003.1116-82 | |
| 17 | В***0 | Винт М5-6gХ16.48.016 ГОСТ 17473-80 | |
| 18 | Г***0 | Гайка М5-6Н.6.016 ГОСТ 5915-70 | |
| 19 | Ш***0 | Шайба 5 Т 65Г О5 ГОСТ 6402-70 | |
| 20 | 5***К | Провод N10 | |
| 21 | 5***К | Провод N 11 | |
| 22 | 5***К | Провод N25 | |
| 23 | 5***К | Панель | |
| 24 | 5***К | Панель | |
| 25 | В***0 | Винт М3-6gХ10.48.016 ГОСТ 17473-80 | |
| 26 | Ш***0 | Шайба 3 Т 65Г О5 ГОСТ 6402-70 | |
| 27 | Ф***м | Фонарь контрольной лампы 1 2.3803 (с лампой А-1 2-1 ) ТУ37.003. 293-72 | |
| 28 | Ф***0 | Фонарь контрольной лампы 121.3803 ТУ37.003.293-72 | |
| 29 | П***4 | Приемник указателя УК145-А ТУ 37.003,844-78 | |
| 30 | П***6 | Патрон ПП 1 58 ТУ 37.003.448-76 | |
| 31 | Л***У | Лампа А12-1 ТУ16-89ИКВА. 675.000.016 ТУ | |
| 32 | 5***К | Обойма | |
| 33 | В***0 | Винт М5-6gХ16.48.016 ГОСТ 17475-80 | |
| 34 | Ш***8 | Шайба 5.01. 0118 ГОСТ 1 1 371 -78 | |
| 34 | Ш***8 | Шайба 5.02.01 1 8 ГОСТ 1 1 371 -78 | |
| 35 | П***- | Переключатель П1 47-02.05 ТУ 37.003.701-75 | |
| 35 | П***5 | Переключатель П147-02.17 ТУ37.003.701-75 | |
| 36 | П***7 | Переключатель П1 47-04.11 ТУ37.003.701-75 | |
| 37 | 5***К | Провод N26 |
