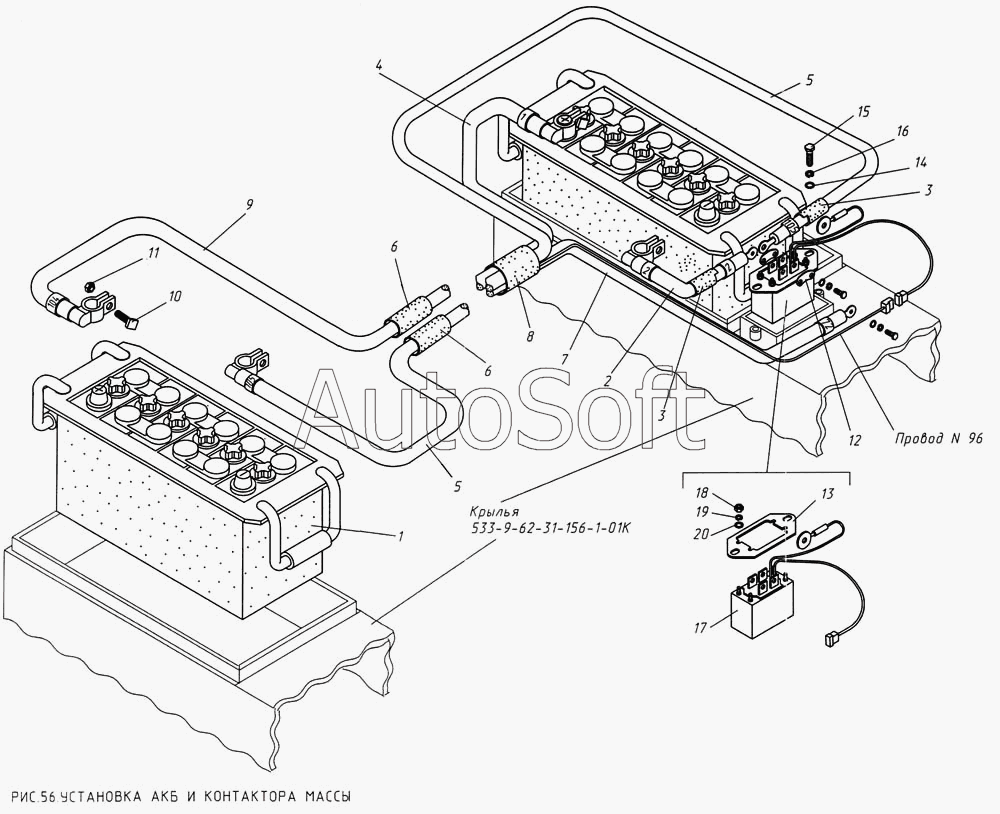

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка АКБ и контактора массы
1
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***У | Батарея аккумуляторная 6СТ-90 ЭМ(ЭР) ТУ 16-563.043-86 | |
| 2 | 5***К | Провод N2 | |
| 3 | 5***К | Трубка изоляционная | |
| 4 | 5***К | Провод N1 | |
| 5 | 5***К | Провод N1 05 | |
| 6 | Р***м | Рукав 40У 18-13 ТУ 005.6016-87 L=60 мм | |
| 7 | 5***К | Провод N72 | |
| 8 | Р***м | Рукав 40У 32-7 ТУ 005.6016-87 L=60мм | |
| 9 | 5***К | Провод N104 | |
| 10 | 1***0 | Болт | |
| 11 | 1***1 | Гайка | |
| 12 | 5***К | Шинка | |
| 13 | 5***К | Пластина | |
| 14 | 6***1 | Шайба | |
| 15 | Б***0 | Болт М6-6gХ14.46.019 ГОСТ 7798-70 | |
| 16 | Ш***0 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 | |
| 17 | 5***К | Контактор | |
| 18 | Г***0 | Гайка М3-6Н.6.016 ГОСТ 5915-70 | |
| 19 | Ш***0 | Шайба 3 Т 65Г О5 ГОСТ 6402-70 | |
| 20 | Ш***8 | Шайба 3.01.0118 ГОСТ 11371-78 | |
| 20 | Ш***8 | Шайба 3.02.0118 ГОСТ 11371-78 |
