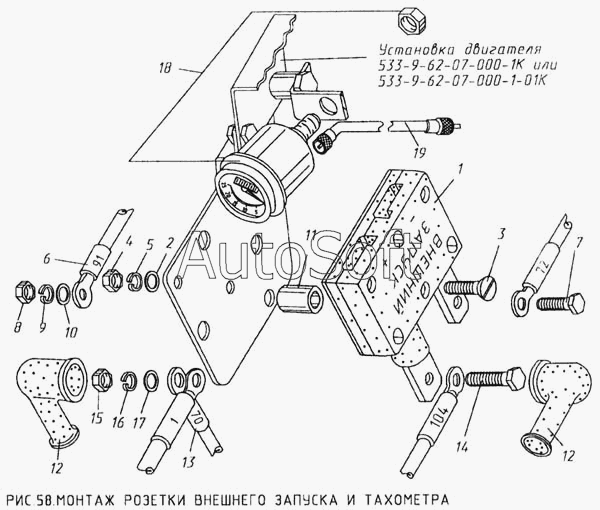

Каталог запасных частей к технике: КМЗ МКСМ-800. Монтаж розетки внешнего запуска и тахометра
10
19
18
17
17
16
15
14
13
12
12
11
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Розетка внешнего запуска | |
| 2 | 6***1 | Шайба | |
| 3 | В***0 | Винт М6-6gХ45.48.019 ГОСТ 17475-80 | |
| 4 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 5 | Ш***0 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 | |
| 6 | 5***К | Провод N91 | |
| 7 | Б***0 | Болт М10-6gХ40.46.019 ГОСТ 7796-70 | |
| 8 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 9 | Ш***0 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 10 | Ш***8 | Шайба 10.01.0118 ГОСТ 11371-78 | |
| 10 | Ш***8 | Шайба 10.02.0118 ГОСТ 11371-78 | |
| 11 | 5***К | Трубка | |
| 12 | Н***5 | Наконечник НУР 24-18 ТУ 105.431-85 | |
| 13 | 5***К | Провод N70 | |
| 14 | В***0 | Волг М12-6gХ35.46.019 ГОСТ 7796-70 | |
| 15 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 16 | Ш***0 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | |
| 17 | Ш***8 | Шайба 12.01.0118 ГОСТ 11371-78 | |
| 17 | Ш***8 | Шайба 12.02.0118 ГОСТ 11371-78 | |
| 18 | Т***0 | Тахометр со счетчиком моточасов 443412000001 | |
| 19 | П***- | Привод тахометра 443441343800 ТР 443-03-159/87 |
