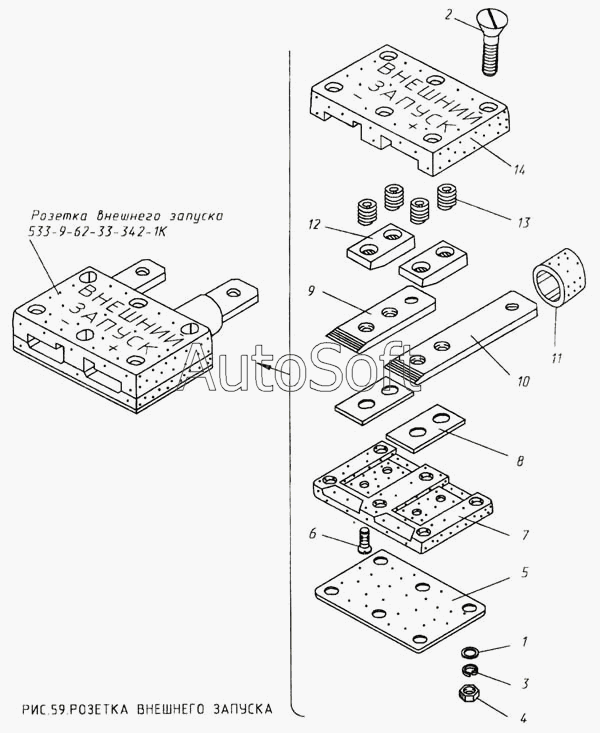

Каталог запасных частей к технике: КМЗ МКСМ-800. Розетка внешнего запуска
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-62-33-342-1К | 5***К | Розетка внешнего запуска | |
| 1 | 6***1 | Шайба | |
| 2 | В***0 | Винт М6-6gХ45.48.019 ГОСТ 17475-80 | |
| 3 | Ш***0 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 | |
| 4 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 5 | 7***1 | Прокладка | |
| 6 | В***0 | Винт М6-6gХ10.48.019 ГОСТ 17475-80 | |
| 6 | В***0 | Винт М6-6gХ12.48.019 ГОСТ 17475-80 | |
| 7 | 7***2 | Основание розетки | |
| 8 | 7***5 | Прокладка | |
| 9 | 5***К | Наконечник | |
| 10 | 5***К | Наконечник | |
| 11 | Т***м | Трубка 3СТ 20Х2 ГОСТ 5496-78 L=70мм | |
| 12 | 7***0 | Планка розетки | |
| 13 | 7***9 | Пружина | |
| 14 | 7***0 | Крышка розетки |
