Каталог запасных частей к технике: КМЗ МКСМ-800 (2010). Коробка передач левая 533Н-09-сб102 (МКСМ-800Н)
1
2
3
3
4
5
6
7
7
8
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22

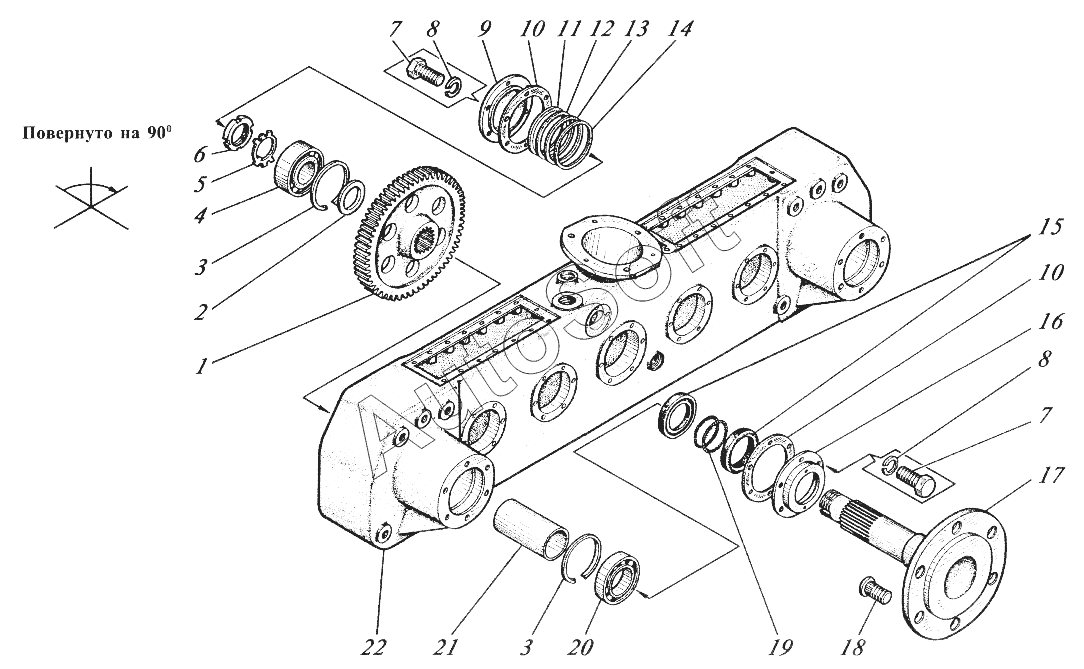

533Н-09-сб102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533Н-09-сб102 | 5***2 | Коробка передач | |
| 1 | 5***К | Шестерня | |
| 2 | 5***К | Кольцо | |
| 3 | 1***. | Кольцо | |
| 4 | 5***8 | Подшипник | |
| 5 | 6***4 | Шайба стопорная | |
| 6 | 6***3 | Гайка | |
| 7 | 7***9 | Болт | |
| 8 | 6***6 | Шайба | |
| 9 | 5***К | Крышка | |
| 10 | 5***К | Прокладка | |
| 11 | 5***К | Шайба | |
| 12 | 5***К | Шайба | |
| 13 | 5***К | Шайба | |
| 14 | 5***К | Шайба | |
| 15 | 6***3 | Манжета 1.2-55Х80-3 ГОСТ 8752-79/ОСТ38.05.146-78 | |
| 15 | 8***3 | Манжета | |
| 16 | 5***К | Крышка | |
| 17 | 5***К | Вал | |
| 18 | 5***К | Винт | |
| 19 | 6***4 | Пружина | |
| 20 | 8***0 | Подшипник | |
| 21 | 5***К | Распорная втулка | |
| 22 | 5***1 | Корпус |
