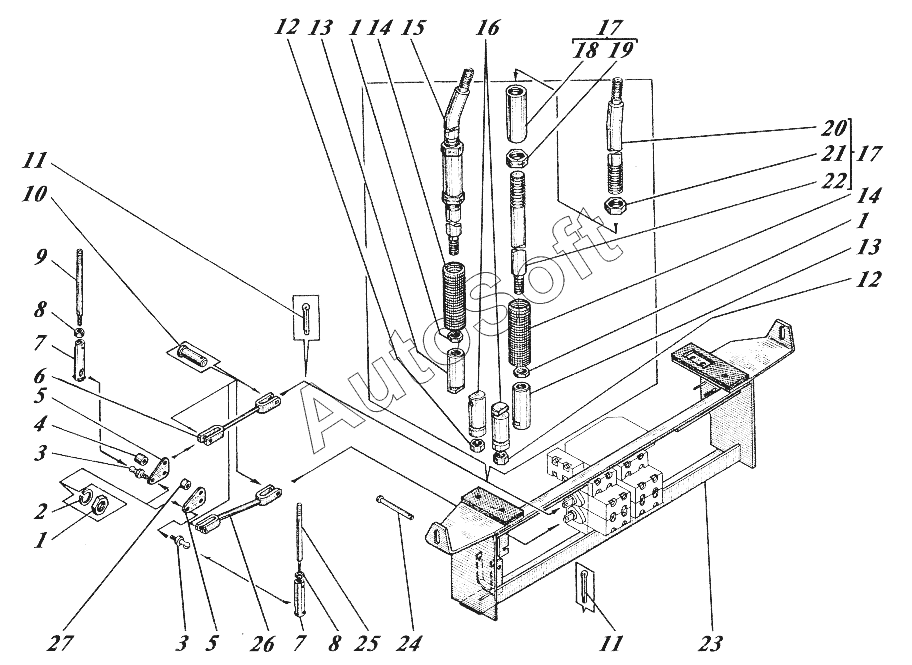

Каталог запасных частей к технике: КМЗ МКСМ-800 (2010). Управление распределителем 533-9-62-21-200-2К
14
14
27
26
25
24
23
22
21
20
19
18
17
17
16
15
1
1
1
13
13
12
12
11
11
10
9
8
8
7
7
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка | |
| 2 | 6***6 | Шайба | |
| 3 | 5***К | Шарнир | |
| 4 | 5***К | Распорка | |
| 5 | 5***К | Рычаг двуплечий | |
| 6 | 5***К | Тяга | |
| 7 | 6***8 | Обойма | |
| 8 | 5***9 | Гайка | |
| 9 | 5***К | Тяга | |
| 10 | 7***2 | Ось | |
| 11 | 3***8 | Шплинт | |
| 12 | 5***9 | Гайка | |
| 13 | 5***К | Штанга | |
| 14 | 5***К | Предохранитель | |
| 15 | 5***К | Тяга | |
| 16 | 5***К | Сцепление | |
| 17 | 5***К | Тяга | |
| 18 | 5***К | Гайка установочная | |
| 19 | 0***1 | Гайка | |
| 20 | 5***К | Штанга | |
| 21 | 5***9 | Гайка | |
| 22 | 5***К | Тяга | |
| 23 | 5***К | Рама управления | |
| 24 | 6***1 | Валик | |
| 25 | 5***К | Тяга | |
| 26 | 5***К | Тяга | |
| 27 | 5***К | Распорка |
