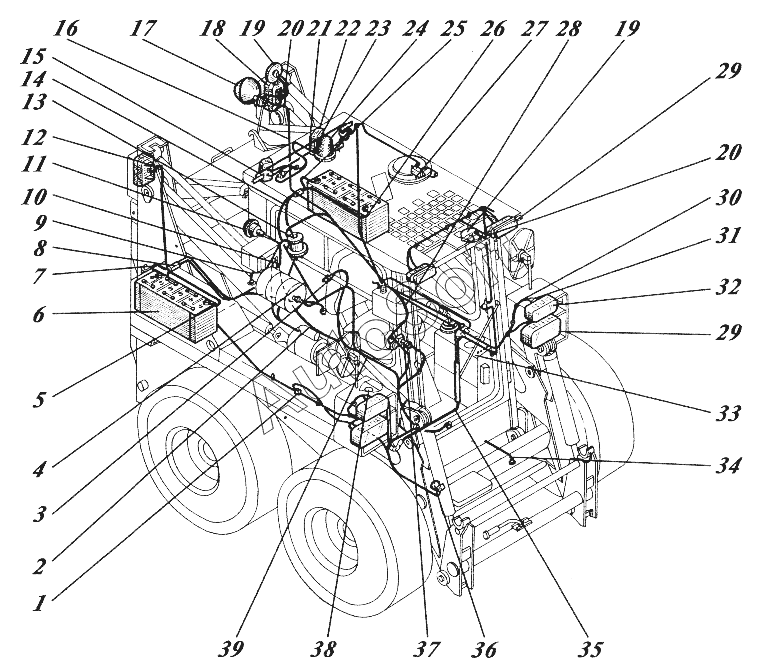

Каталог запасных частей к технике: КМЗ МКСМ-800 (2010). Электрооборудование 533Н-33-сб1 (МКСМ-800Н)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
29
29
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Кожух | |
| 2 | Н***1 | Наконечник | |
| 3 | 5***K | Провод М | |
| 4 | 5***1 | Уголок | |
| 5 | 5***8 | Провод 104 | |
| 6 | 6***M | Батарея аккумуляторная | |
| 7 | 5***K | Провод 105 | |
| 8 | 4***3 | Материал | |
| 9 | 5***2 | Кронштейн | |
| 10 | 5***K | Кронштейн | |
| 11 | 1***7 | Выключатель | |
| 12 | 5***K | Провод 130 | |
| 13 | 2***4 | Плафон | |
| 14 | 5***K | Жгут 3 | |
| 15 | 3***1 | Фара | |
| 16 | 3***6 | Фонарь задний | |
| 16 | 7***6 | Фонарь задний | |
| 17 | 2***1 | Звуковой сигнальный прибор | |
| 18 | 5***K | Провод 76 | |
| 19 | 1***7 | Фонарь освещения номерного знака | |
| 20 | 5***K | Кронштейн | |
| 21 | 5***K | Провод 106 | |
| 22 | Ф***М | Фонарь проблесковый | |
| 23 | 5***7 | Провод 1 | |
| 24 | 4***0 | Выключатель | |
| 25 | Ф***" | Фара | |
| 26 | 5***K | Жгут 4 | |
| 27 | 0***4 | Колодка гнездовая | |
| 28 | 2***2 | Фонарь передний | |
| 29 | 5***2 | Панель левая | |
| 29 | 5***1 | Панель левая | |
| 30 | 5***К | Провод N101 | |
| 31 | 5***1 | Провода кабины | |
| 32 | 5***K | Провод 120 | |
| 33 | T***A | Датчик температуры | |
| 34 | 5***3 | Панель правая | |
| 35 | 5***0 | Жгут 2 | |
| 36 | 5***K | Провод 120 | |
| 37 | T***A | Датчик температуры | |
| 38 | 5***K | Панель правая | |
| 39 | 5***K | Жгут 2 |
