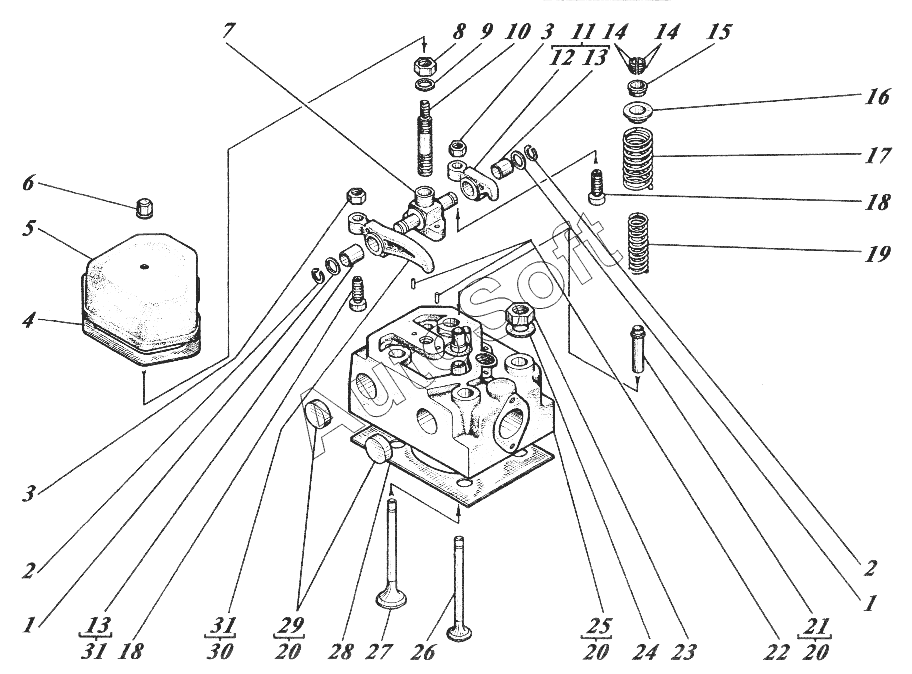

Каталог запасных частей к технике: КМЗ МКСМ-800 (2010). Головка цилиндра (МКСМ-800)
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Подкладка коромысла | |
| 2 | 9***5 | Предохранительное кольцо | |
| 3 | 9***7 | Гайка регулировочного винта | |
| 4 | 5***7 | Уплотнение крышки клапана | |
| 5 | 9***1 | Крышка клапана | |
| 6 | 9***1 | Гайка | |
| 7 | 9***2 | Стойка коромысла | |
| 8 | 9***2 | Гайка | |
| 9 | 9***8 | Шайба | |
| 10 | 9***1 | Винт стойки коромысел | |
| 11 | 6***6 | Коромысло всасывающего клапана комплектное | |
| 12 | 6***4 | Коромысло всасывающего клапана | |
| 13 | 9***5 | Втулка коромысла | |
| 14 | 6***9 | Рифленый конус клапана | |
| 15 | 6***2 | Тарелка внутренняя | |
| 16 | 6***6 | Тарелка клапанной пружины | |
| 17 | 9***8 | Пружина клапана внешняя | |
| 18 | 9***6 | Регулировочный винт | |
| 19 | 9***7 | Пружина клапана внутренняя | |
| 20 | 6***7 | Направитель клапана | |
| 21 | 9***4 | Штифт | |
| 22 | 5***7 | Гайка | |
| 23 | 5***4 | Шайба | |
| 24 | 7***4 | Головка цилиндра | |
| 25 | 6***4 | Выпускной клапан | |
| 26 | 6***5 | Всасывающий клапан | |
| 27 | 6***1 | Уплотнительная прокладка головки | |
| 28 | 9***1 | Жестяная пробка | |
| 29 | 6***3 | Коромысло выхлопного клапана | |
| 30 | 6***5 | Коромысло выхлопного клапана комплектное | |
| 31 | 7***1 | Головка цилиндра с пробками и втулками |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
