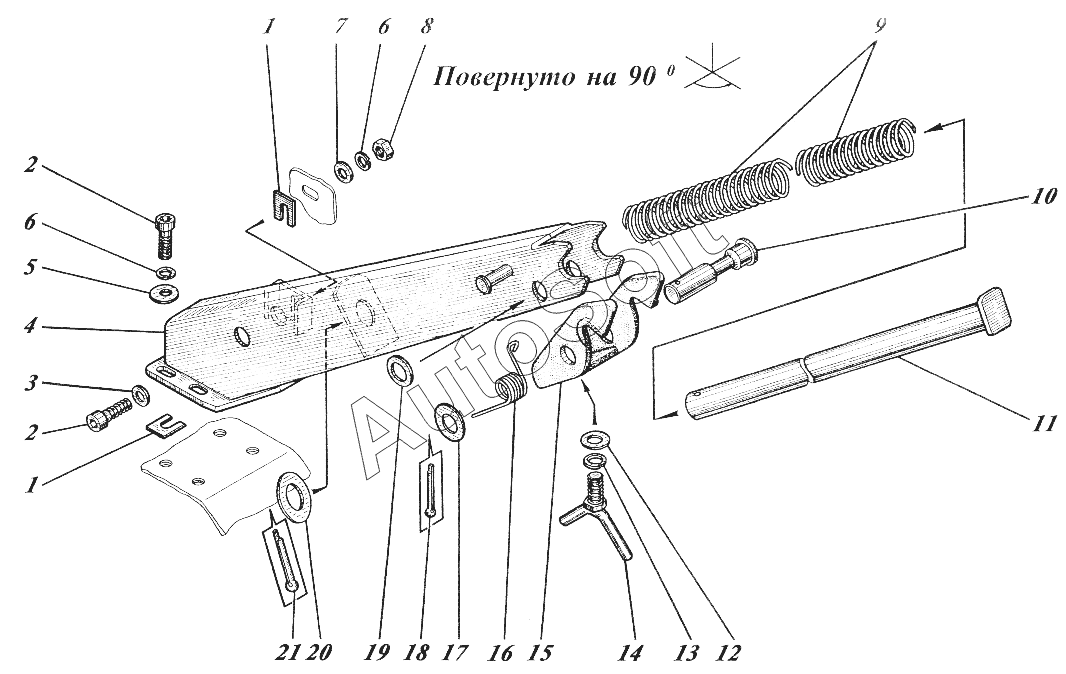

Каталог запасных частей к технике: КМЗ МКСМ-800 (2010). Рама в сборе 533-9-62-02-000-1-01К
1
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***K | Шайба | |
| 2 | 1***9 | Винт | |
| 3 | 1***8 | Шайба | |
| 3 | 1***8 | Шайба | |
| 4 | 5***К | Консоль левая | |
| 5 | 6***3 | Шайба | |
| 6 | 6***6 | Шайба | |
| 7 | 5***К | Шайба | |
| 8 | 5***9 | Гайка | |
| 9 | 7***8 | Пружина | |
| 10 | 5***К | Цапфа | |
| 11 | 5***K | Стойка | |
| 12 | 6***3 | Шайба | |
| 13 | 6***6 | Шайба | |
| 14 | 5***К | Фиксатор | |
| 15 | 5***K | Зажим | |
| 16 | 5***К | Пружина левая | |
| 17 | 1***8 | Шайба | |
| 17 | 1***8 | Шайба | |
| 18 | 3***8 | Шплинт | |
| 19 | 7***2 | Шайба | |
| 20 | 1***8 | Шайба | |
| 20 | 1***8 | Шайба | |
| 21 | 3***8 | Шплинт |
