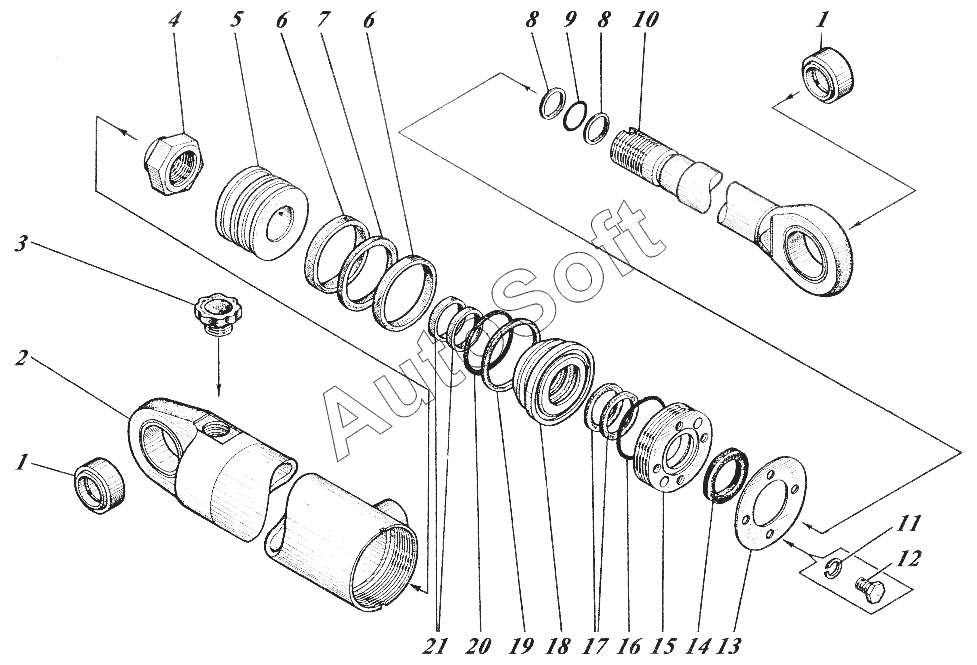

Каталог запасных частей к технике: КМЗ МКСМ-800Н (2010). Гидроцилиндр 533-9-62-19-1232-1-01К
1
1
1
1
2
3
4
5
6
6
7
8
8
9
10
И
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Подшипник | |
| 1 | Ш***5 | Подшипник | |
| 10 | 5***К | Шток | |
| 12 | 7***9 | Болт | |
| 13 | 5***К | Шайба | |
| 14 | Е***5 | Грязесъемник | |
| 15 | 5***К | Кольцо | |
| 16 | 9***2 | Кольцо | |
| 17 | Е***5 | Уплотнение | |
| 18 | 5***К | Букса | |
| 19 | 5***К | Кольцо защитное | |
| 2 | 5***К | Гильза | |
| 20 | 6***7 | Кольцо | |
| 21 | Е***7 | Кольцо | |
| 3 | 6***2 | Пробка | |
| 4 | 6***4 | Гайка | |
| 5 | 5***К | Поршень | |
| 6 | Е***5 | Кольцо | |
| 7 | Е***5 | Уплотнение | |
| 8 | 5***К | Кольцо защитное | |
| 9 | 7***К | Кольцо | |
| И | 6***6 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
