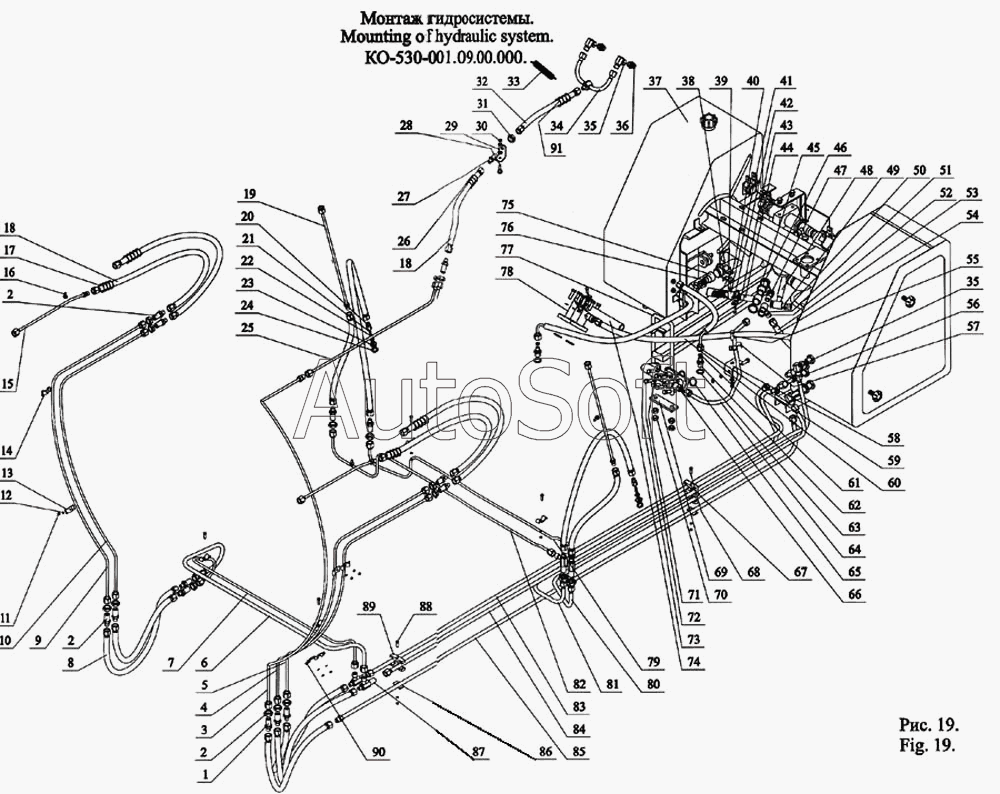

Каталог запасных частей к технике: МЗКМ КО-530-01. Монтаж гидросистемы КО-530-01.09.00.000
57
68
67
66
65
64
63
62
61
60
59
58
69
56
55
54
53
52
51
50
49
48
47
80
91
90
89
88
87
86
85
84
83
82
81
46
79
78
77
76
75
74
73
72
71
70
12
23
22
21
20
19
18
18
17
16
15
14
13
24
11
10
9
8
7
6
5
4
3
2
2
2
35
35
45
44
43
42
41
40
39
38
37
36
1
34
33
32
31
30
29
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***3 | Штуцер | |
| 2 | К***7 | Гайка | |
| 3 | К***0 | Трубопровод | |
| 4 | К***1 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Трубопровод | |
| 7 | К***0 | Трубопровод | |
| 8 | Р***0 | Рукав Раrкеr | |
| 9 | К***1 | Трубопровод | |
| 10 | К***0 | Трубопровод | |
| 11 | 5***9 | Гайка | |
| 12 | 6***9 | Шайба | |
| 13 | К***5 | Хомут | |
| 14 | К***2 | Скоба | |
| 15 | К***0 | Трубопровод | |
| 16 | К***5 | Пружина | |
| 17 | К***2 | Фиксатор | |
| 18 | Р***0 | Рукав Раrкеr | |
| 19 | К***0 | Трубопровод | |
| 20 | К***1 | Корпус | |
| 21 | К***1 | Клапан | |
| 22 | К***1 | Пружина | |
| 23 | К***2 | Штуцер | |
| 24 | К***2 | Шайба | |
| 25 | К***0 | Трубопровод | |
| 26 | К***5 | Пружина | |
| 27 | К***7 | Штуцер | |
| 28 | К***0 | Ось | |
| 29 | К***4 | Кронштейн | |
| 30 | 5***9 | Гайка | |
| 31 | К***5 | Гайка | |
| 32 | Р***0 | Рукав Раrкеr | |
| 33 | К***1 | Пружина | |
| 34 | К***0 | Трубопровод | |
| 35 | К***0 | Угольник | |
| 36 | К***6 | Штуцер | |
| 37 | К***0 | Гидростанция | |
| 38 | К***1 | Хомут | |
| 39 | 5***9 | Гайка | |
| 40 | К***3 | Пружина | |
| 41 | 1***6 | Рукав L=360 мм | |
| 42 | К***0 | Хомут | |
| 43 | 7***9 | Болт | |
| 44 | К***0 | Угольник | |
| 45 | К***2 | Штуцер | |
| 46 | К***9 | Прокладка | |
| 47 | К***3 | Штуцер | |
| 48 | К***0 | Трубопровод дренажный | |
| 49 | К***2 | Прокладка | |
| 50 | К***1 | Штуцер | |
| 51 | К***0 | Угольник | |
| 52 | К***8 | Прокладка | |
| 53 | Р***0 | Рукав Раrкеr | |
| 54 | Р***0 | Рукав Раrкеr | |
| 55 | 7***9 | Болт | |
| 56 | К***0 | Угольник | |
| 57 | К***2 | Скоба | |
| 58 | К***7 | Кронштейн | |
| 59 | К***0 | Трубопровод дренажный | |
| 60 | К***0 | Трубопровод дренажный | |
| 61 | П***4 | Прокладка | |
| 62 | К***4 | Штуцер | |
| 63 | К***0 | Шайба | |
| 64 | К***0 | Трубопровод | |
| 65 | 9***2 | Кольцо | |
| 66 | К***0 | Угольник напорный | |
| 67 | К***3 | Планка | |
| 68 | 7***9 | Болт | |
| 69 | К***4 | Пластина | |
| 70 | 5***9 | Гайка | |
| 71 | 6***9 | Шайба | |
| 72 | 7***9 | Болт | |
| 73 | К***0 | Угольник всасывающий | |
| 74 | 1***6 | Рукав L=360 мм | |
| 75 | 1***6 | Рукав L=1300 мм | |
| 76 | К***9 | Пружина | |
| 77 | К***6 | Стремянка | |
| 78 | К***0 | Патрубок сливной | |
| 79 | К***0 | Трубопровод | |
| 80 | К***0 | Трубопровод | |
| 81 | К***0 | Трубопровод | |
| 82 | К***0 | Трубопровод | |
| 83 | К***0 | Трубопровод | |
| 84 | К***0 | Трубопровод | |
| 85 | К***0 | Трубопровод | |
| 86 | К***8 | Хомут | |
| 87 | К***0 | Тройник | |
| 88 | 7***9 | Болт | |
| 89 | К***4 | Планка | |
| 90 | 7***9 | Болт | |
| 91 | К***8 | Пружина |
