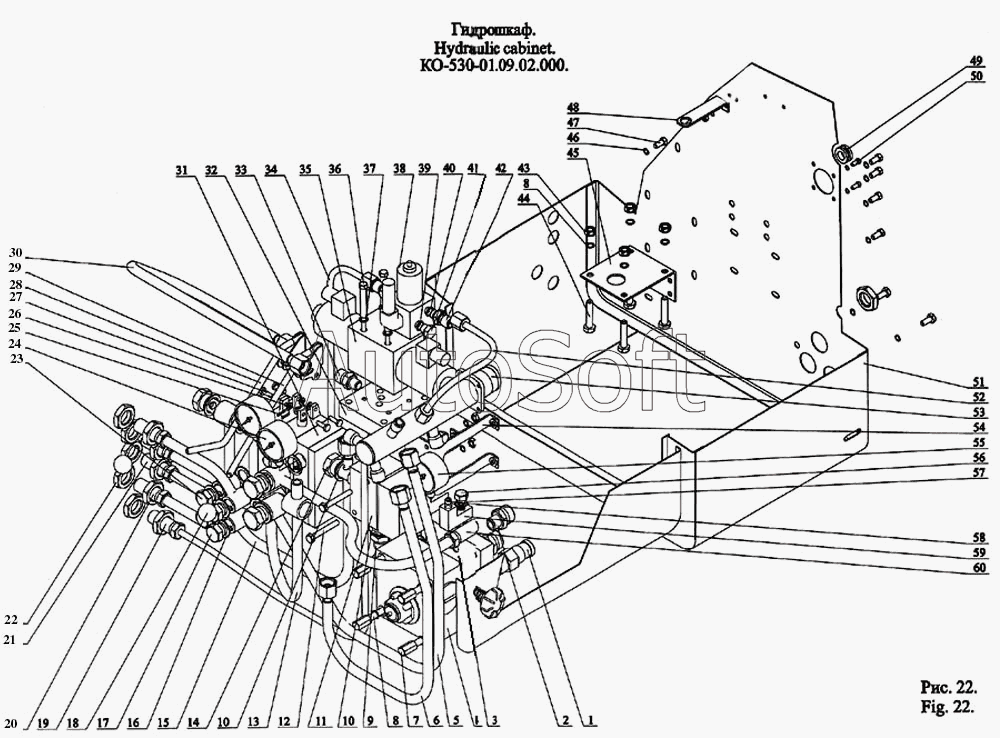

Каталог запасных частей к технике: МЗКМ КО-530-01. Гидрошкаф КО-530-01.09.02.000
46
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
16
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***3 | Ниппель | |
| 2 | К***2 | Штуцер | |
| 3 | К***4 | Плита | |
| 4 | М***6 | Регулятор расхода с предохранительным клапаном | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Трубопровод | |
| 7 | К***4 | Винт | |
| 8 | 6***9 | Шайба | |
| 9 | К***5 | Штуцер | |
| 10 | К***9 | Прокладка | |
| 11 | К***В | Клапан предохранительный | |
| 12 | 7***9 | Болт | |
| 13 | К***0 | Трубопровод | |
| 14 | К***2 | Штуцер | |
| 15 | К***0 | Трубопровод | |
| 16 | К***8 | Прокладка | |
| 17 | К***1 | Штуцер | |
| 18 | П***4 | Ручка | |
| 19 | К***0 | Трубопровод | |
| 20 | К***0 | Трубопровод | |
| 21 | К***0 | Трубопровод | |
| 22 | К***7 | Гайка | |
| 23 | К***3 | Штуцер | |
| 24 | М***7 | Манометр | |
| 25 | 3***9 | Шплинт | |
| 26 | 1***9 | Шайба | |
| 27 | К***0 | Палец | |
| 28 | К***0 | Рычаг | |
| 29 | К***1 | Рычаг | |
| 30 | К***0 | Трубопровод | |
| 31 | 3***5 | Гидрораспределитель | |
| 32 | К***5 | Плита | |
| 33 | К***3 | Штуцер | |
| 34 | К***0 | Трубопровод | |
| 35 | Р***Д | Гидрораспределитель | |
| 36 | К***5 | Болт | |
| 37 | 6***9 | Шайба | |
| 38 | У***8 | Гидрораспределитель | |
| 39 | 9***3 | Кольцо | |
| 40 | П***4 | Прокладка | |
| 41 | К***5 | Пробка | |
| 42 | К***6 | Штуцер | |
| 43 | 5***9 | Гайка | |
| 44 | 7***9 | Болт | |
| 45 | К***3 | Кронштейн | |
| 46 | 6***9 | Шайба | |
| 47 | 7***9 | Болт | |
| 48 | К***6 | Кронштейн | |
| 49 | К***0 | Заглушка | |
| 50 | 1***9 | Винт | |
| 51 | К***0 | Шкаф | |
| 52 | К***0 | Трубопровод | |
| 53 | К***0 | Коллектор | |
| 54 | К***0 | Кронштейн | |
| 55 | М***7 | Манометр | |
| 56 | К***1 | Штуцер | |
| 57 | К***2 | Прокладка | |
| 58 | К***6 | Прокладка | |
| 59 | К***0 | Тройник | |
| 60 | К***0 | Трубопровод |
