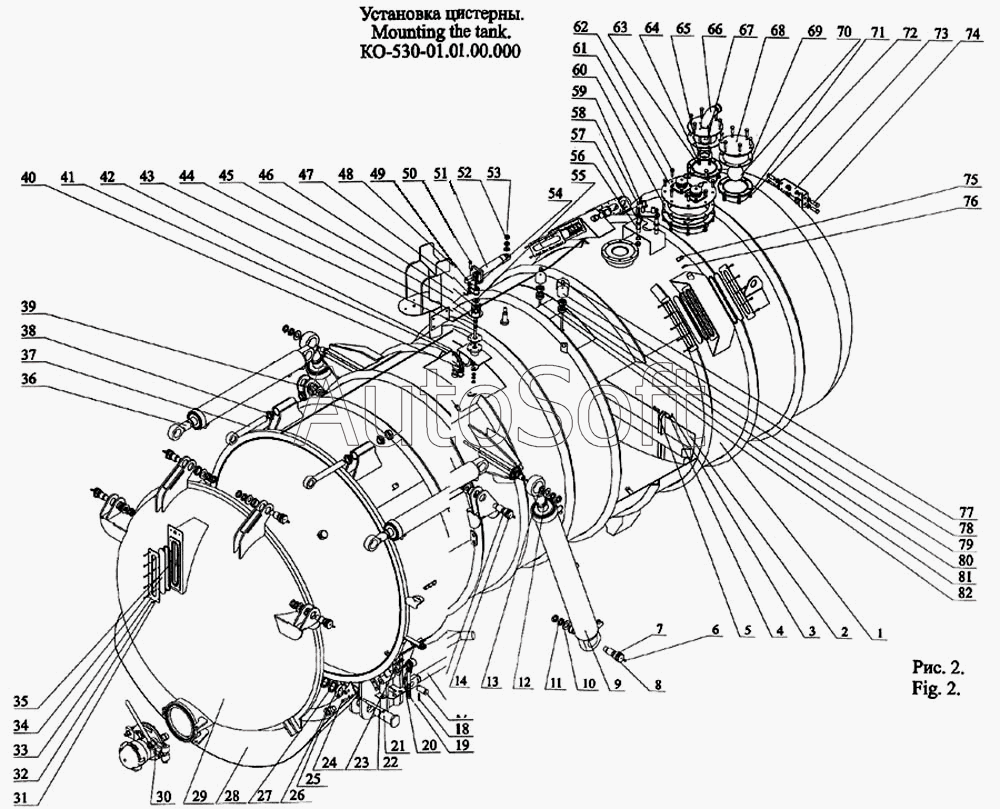

Каталог запасных частей к технике: МЗКМ КО-530-01. Установка цистерны КО-530-01.01.00.000
52
62
61
60
59
58
57
56
55
54
53
63
51
50
49
48
47
46
45
44
43
73
82
81
80
79
78
77
76
75
74
42
72
71
70
69
68
67
66
65
64
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
7
6
5
4
3
2
32
41
40
39
38
37
36
35
34
33
1
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Цистерна | |
| 2 | К***0 | Крышка | |
| 3 | 3***9 | Шплинт | |
| 4 | 1***9 | Шайба | |
| 5 | К***5 | Ось | |
| 6 | 1***6 | Масленка | |
| 7 | К***8 | Втулка | |
| 8 | К***7 | Палец | |
| 9 | К***0 | Гидроцилиндр | |
| 10 | К***2 | Шайба | |
| 11 | К***3 | Гайка | |
| 12 | К***1 | Кольцо | |
| 13 | К***0 | Кольцо | |
| 14 | К***9 | Палец | |
| 15 | К***6 | Втулка | |
| 16 | К***0 | Упор | |
| 17 | К***1 | Ось | |
| 18 | 3***9 | Шплинт | |
| 19 | К***0 | Храповик | |
| 20 | К***1 | Шайба | |
| 21 | К***3 | Палец | |
| 22 | К***4 | Ручка | |
| 23 | 5***9 | Гайка | |
| 24 | 7***9 | Болт | |
| 25 | К***0 | Захват | |
| 26 | К***4 | Шайба | |
| 27 | К***0 | Гайка | |
| 28 | К***0 | Лоток | |
| 29 | К***0 | Дно откидное | |
| 30 | К***0 | Лючок приемный | |
| 31 | 6***9 | Шайба | |
| 32 | 7***9 | Болт | |
| 33 | К***9 | Фланец | |
| 34 | К***8 | Стекло | |
| 35 | К***1 | Прокладка | |
| 36 | К***0 | Гидроцилиндр | |
| 37 | К***1 | Болт натяжной | |
| 38 | К***3 | Гайка | |
| 39 | К***2 | Гайка | |
| 40 | К***0 | Кронштейн | |
| 41 | К***6 | Ось | |
| 42 | К***0 | Крышка | |
| 43 | К***8 | Прокладка | |
| 44 | К***1 | Вал | |
| 45 | К***2 | Втулка | |
| 46 | К***3 | Крышка | |
| 47 | 6***1 | Манжета | |
| 48 | 1***9 | Шайба | |
| 49 | К***0 | Кронштейн | |
| 50 | К***7 | Ось | |
| 51 | К***0 | Пневмоцилиндр | |
| 52 | 5***9 | Гайка | |
| 53 | 1***9 | Шайба | |
| 54 | 2***0 | Шпонка | |
| 55 | К***4 | Шайба | |
| 56 | 6***9 | Шайба | |
| 57 | К***2 | Ось | |
| 58 | К***0 | Фланец | |
| 59 | 6***9 | Шайба | |
| 60 | К***5 | Прокладка | |
| 61 | К***0 | Крышка | |
| 62 | 7***9 | Болт | |
| 63 | 5***9 | Гайка | |
| 64 | 6***9 | Шайба | |
| 65 | К***5 | Фланец | |
| 66 | К***0 | Крышка | |
| 67 | К***0 | Поплавок | |
| 68 | К***0 | Крышка | |
| 69 | К***4 | Прокладка | |
| 70 | К***0 | Клапан | |
| 71 | 6***9 | Шайба | |
| 72 | 5***9 | Гайка | |
| 73 | К***1 | Кронштейн | |
| 74 | 7***9 | Болт | |
| 75 | К***8 | Заглушка | |
| 76 | К***9 | Прокладка | |
| 77 | К***4 | Гайка | |
| 78 | К***3 | Колпак | |
| 79 | К***2 | Гайка | |
| 80 | К***6 | Прокладка | |
| 81 | К***0 | Электрод | |
| 82 | К***0 | Электрод |
