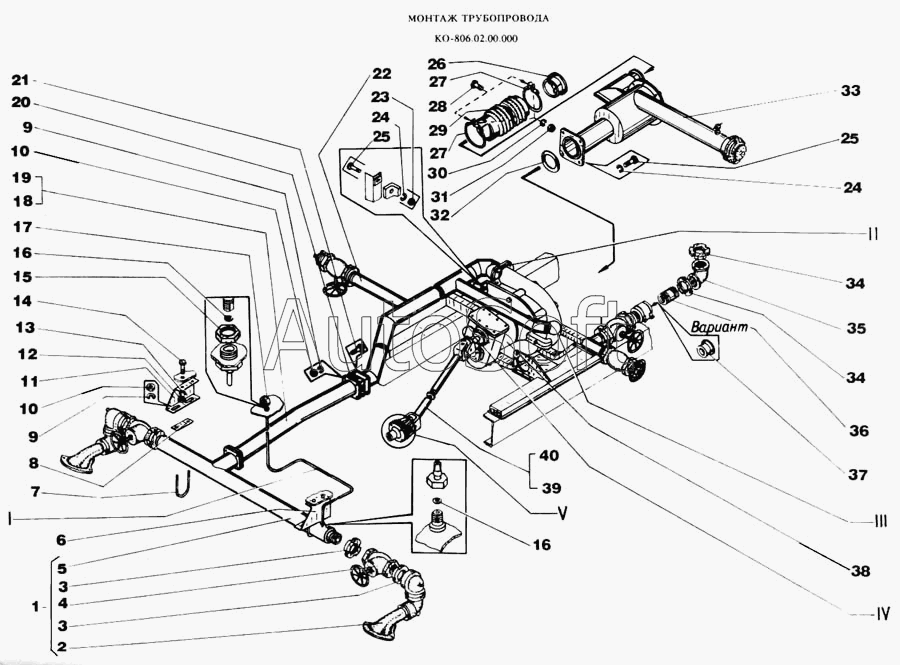

Каталог запасных частей к технике: МЗКМ КО-806. Монтаж трубопровода
1
2
3
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
25
26
27
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Труба передняя | |
| 2 | К***0 | Сопло | |
| 3 | П***9 | Контргайка | |
| 4 | К***н | Клапан Ду50мм, т/ф 15ч8п2 нормальное исполнение | |
| 5 | К***0 | Труба | |
| 6 | К***2 | Кронштейн левый | |
| 7 | П***5 | Стремянка | |
| 8 | П***4 | Прокладка | |
| 9 | 6***Г | Шайба | |
| 10 | 5***6 | Гайка | |
| 11 | К***1 | Кронштейн правый | |
| 12 | 5***6 | Гайка | |
| 13 | 6***Г | Шайба | |
| 14 | 7***6 | Болт | |
| 15 | 5***6 | Гайка | |
| 16 | П***2 | Прокладка | |
| 17 | М***4 | Манометр | |
| 18 | К***0 | Труба продольная | |
| 19 | К***0 | Труба продольная | |
| 20 | П***2 | Прокладка | |
| 21 | 7***6 | Болт | |
| 22 | К***0 | Труба поперечная | |
| 23 | 5***6 | Гайка | |
| 24 | 6***Г | Шайба | |
| 25 | 7***6 | Болт | |
| 26 | К***1 | Пластина | |
| 27 | К***0 | Хомут | |
| 28 | 7***6 | Болт | |
| 29 | К***5 | Патрубок | |
| 30 | 6***Г | Шайба | |
| 31 | 5***6 | Гайка | |
| 32 | К***5 | Прокладка | |
| 33 | К***0 | Трубопровод заборный с фильтром | |
| 34 | П***9 | Контргайка | |
| 35 | 8***0 | Угольник | |
| 36 | К***1 | Патрубок | |
| 37 | К***0 | Заглушка | |
| 38 | К***0 | Насос водяной с редуктором | |
| 39 | 6***4 | Вал карданный | |
| 40 | К***0 | Вал карданный |
