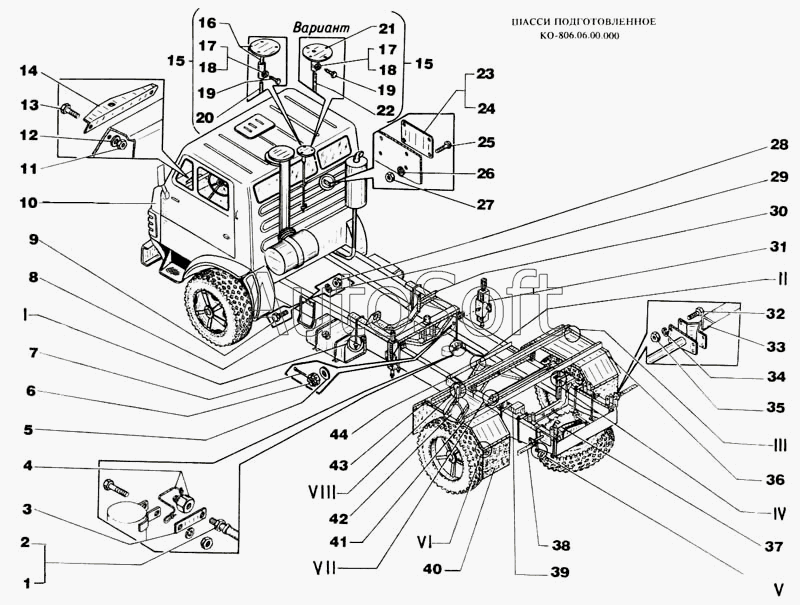

Каталог запасных частей к технике: МЗКМ КО-806. Шасси подготовленное
33
21
22
23
24
25
26
27
28
29
30
31
32
20
34
35
36
37
38
39
40
40
42
43
44
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
15
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КО-806.06.00.200 | К***0 | Балка передняя | |
| КО-806.06.00.600 | К***0 | Надрамник задний левый | |
| КО-806.06.00.700 | К***0 | Надрамник задний правый | |
| КО-806.06.01.600-01 | К***1 | Кронштейн брызговика | |
| КО-806.06.02.100-01 | К***1 | Заглушка с тросиком | |
| 1 | К***0 | Трубопровод | |
| 2 | 1***0 | Шланг пневматического сигнала в сборе | |
| 3 | К***5 | Пластина | |
| 4 | К***0 | Заглушка с тросиком | |
| 5 | К***5 | Шайба | |
| 6 | 5***6 | Гайка | |
| 7 | 3***0 | Шплинт | |
| 8 | К***0 | Подножка | |
| 9 | 7***6 | Болт | |
| 10 | К***5 | Шасси | |
| 11 | 5***6 | Гайка | |
| 12 | 1***2 | Шайба | |
| 13 | 7***6 | Болт | |
| 14 | К***2 | Кронштейн манометра водяного | |
| 15 | К***0 | Кронштейн ОСА | |
| 16 | К***2 | Кронштейн | |
| 17 | К***1 | Трубка | |
| 18 | 5***6 | Гайка | |
| 19 | П***7 | Стопор | |
| 20 | К***3 | Труба | |
| 21 | К***5 | Фланец | |
| 22 | К***4 | Труба | |
| 23 | К***7 | Пластинка | |
| 24 | К***8 | Пластинка | |
| 25 | 1***6 | Винт | |
| 26 | 6***Г | Шайба | |
| 27 | 5***6 | Гайка | |
| 28 | 5***6 | Гайка | |
| 29 | 6***Г | Шайба | |
| 30 | К***0 | Надрамник передний | |
| 31 | К***0 | Амортизатор | |
| 32 | 7***6 | Болт | |
| 33 | К***й | Кронштейн задних фонарей правый | |
| 34 | 6***Г | Шайба | |
| 35 | 5***6 | Гайка | |
| 36 | К***0 | Крыло правое в сборе | |
| 37 | К***0 | Установка механизма подъема запасного колеса | |
| 38 | К***й | Кронштейн задних фонарей левый | |
| 39 | К***0 | Надрамник задний | |
| 40 | К***3 | Фартук | |
| 40 | К***0 | Кронштейн брызговика | |
| 42 | К***0 | Лоток левый | |
| 43 | К***0 | Крыло левое в сборе | |
| 44 | К***0 | Рама лотков |
