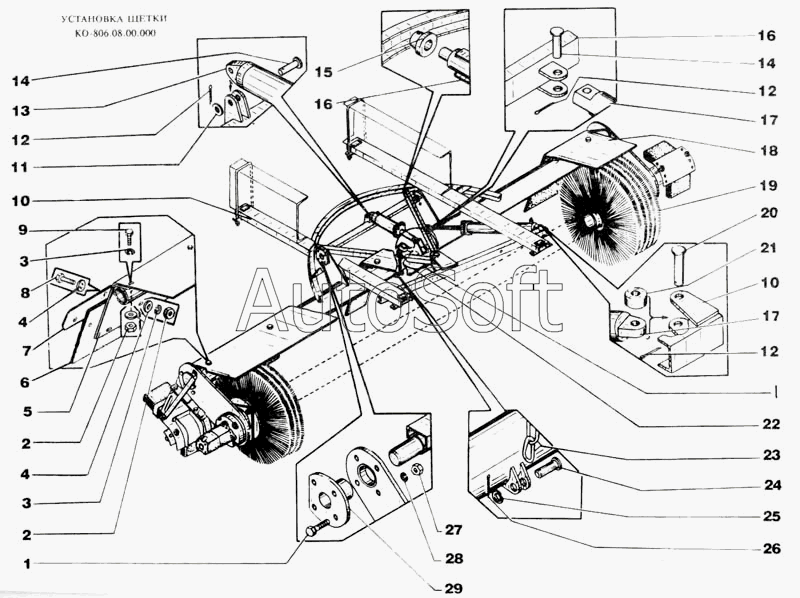

Каталог запасных частей к технике: МЗКМ КО-806. Установка щетки
1
2
2
3
3
4
4
5
6
7
8
9
10
10
11
12
12
12
13
14
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***6 | Болт | |
| 2 | 5***6 | Гайка | |
| 3 | 6***Г | Шайба | |
| 4 | 1***2 | Шайба | |
| 5 | К***3 | Щиток левый | |
| 6 | К***0 | Фартук | |
| 7 | К***1 | Пластина | |
| 8 | 7***6 | Болт | |
| 9 | 7***6 | Болт | |
| 10 | К***0 | Кронштейн рамы поворотной | |
| 11 | 9***2 | Шайба | |
| 12 | 3***6 | Шплинт | |
| 13 | К***0 | Цилиндр подъема щетки | |
| 14 | 9***р | Ось | |
| 15 | К***3 | Ролик | |
| 16 | К***0 | Рама поворотная | |
| 17 | К***0 | Цилиндр поворота щетки | |
| 18 | К***4 | Щиток правый | |
| 19 | К***0 | Щетка в сборе с гидромотором | |
| 20 | 9***р | Ось | |
| 21 | К***6 | Втулка | |
| 22 | К***5 | Щиток | |
| 23 | К***1 | Цепь | |
| 24 | 9***р | Ось | |
| 25 | 1***2 | Шайба | |
| 26 | 3***5 | Шплинт | |
| 27 | 5***6 | Гайка | |
| 28 | 6***Г | Шайба | |
| 29 | К***6 | Втулка |
