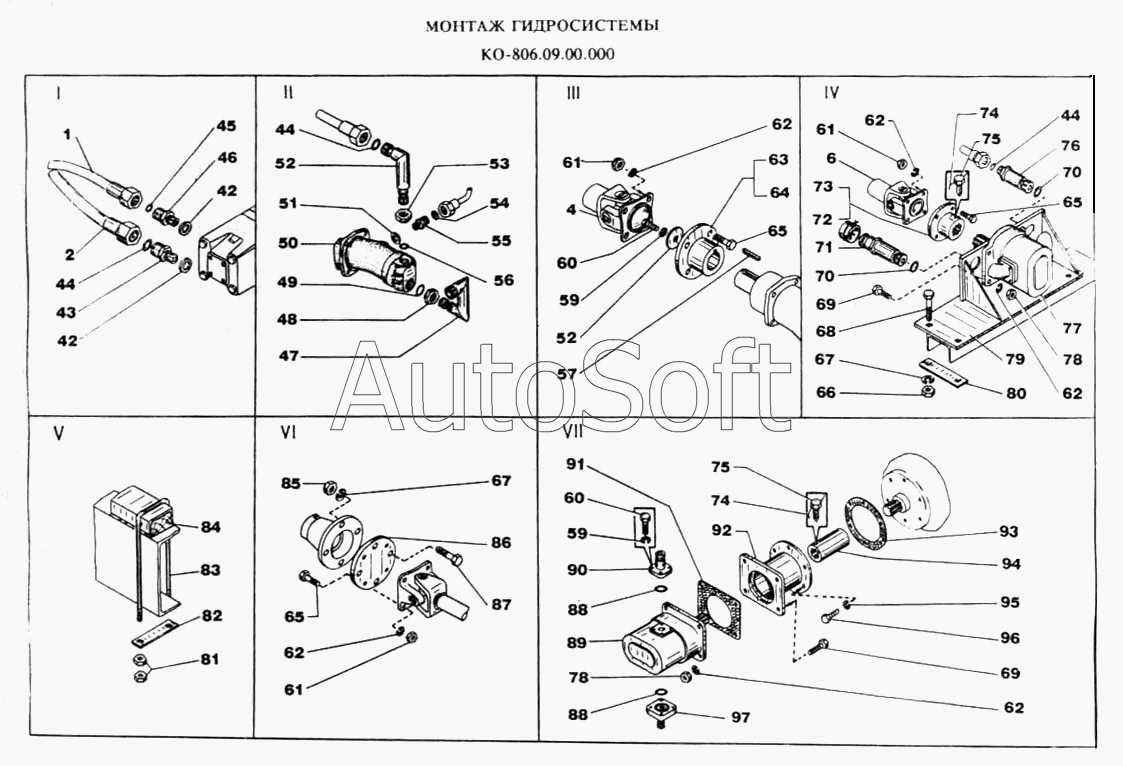

Каталог запасных частей к технике: МЗКМ КО-806. Монтаж гидросистемы
42
42
43
44
44
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
59
59
60
60
61
61
61
62
62
62
62
62
63
64
65
65
65
66
67
67
68
69
69
70
70
71
72
73
74
74
75
75
76
77
78
78
79
80
81
82
83
84
85
86
87
88
88
89
90
91
92
93
94
95
96
97
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КО-806.09.18.000-01 | К***1 | Трубопровод напорный N1 | |
| КО-806.09.34.000 | К***0 | Трубопровод сливной | |
| 42 | К***2 | Прокладка | |
| 43 | К***7 | Штуцер сливной | |
| 44 | 9***2 | Кольцо | |
| 45 | 9***2 | Кольцо | |
| 46 | К***6 | Штуцер напорный | |
| 47 | К***0 | Угольник всасывающий | |
| 48 | К***7 | Контргайка | |
| 49 | 9***2 | Кольцо | |
| 50 | 2***Г | Насос | |
| 51 | К***1 | Шайба | |
| 52 | К***0 | Угольник напорный | |
| 53 | К***6 | Контргайка | |
| 54 | П***4 | Прокладка | |
| 55 | К***1 | Штуцер | |
| 56 | 9***2 | Кольцо | |
| 57 | 2***0 | Шпонка | |
| 58 | К***4 | Шайба | |
| 59 | 6***Г | Шайба | |
| 60 | 7***6 | Болт | |
| 61 | К***9 | Гайка М10х1 | |
| 62 | 6***Г | Шайба | |
| 63 | К***2 | Фланец | |
| 64 | К***2 | Фланец | |
| 65 | К***7 | Болт М10х1х40 | |
| 66 | 5***6 | Гайка | |
| 67 | 6***Г | Шайба | |
| 68 | 7***6 | Болт | |
| 69 | 7***6 | Болт | |
| 70 | 9***2 | Кольцо | |
| 71 | К***5 | Проходник всасывающий | |
| 72 | К***3 | Фланец | |
| 73 | К***3 | Фланец | |
| 74 | К***9 | Фиксатор | |
| 75 | П***7 | Стопор | |
| 76 | К***4 | Проходим напорный | |
| 77 | Н***4 | Насос | |
| 78 | 5***6 | Гайка | |
| 79 | К***0 | Кронштейн | |
| 80 | К***5 | Планка | |
| 81 | 5***6 | Гайка | |
| 82 | К***4 | Пластина | |
| 83 | К***3 | Стремянка | |
| 84 | К***2 | Брусок | |
| 85 | К***8 | Гайка М12х1 | |
| 86 | К***3 | Фланец переходной | |
| 87 | К***6 | Болт М12х50 | |
| 88 | 9***2 | Кольцо | |
| 89 | Н***Л | Насос | |
| 90 | К***0 | Патрубок всасывающий | |
| 91 | М***7 | Прокладка | |
| 92 | К***0 | Стакан | |
| 93 | 5***6 | Прокладка крышки переднего подшипника | |
| 94 | К***1 | Муфта | |
| 95 | В***8 | Шайба пружинная 10 | |
| 96 | В***5 | Болт | |
| 97 | К***0 | Патрубок напорный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
