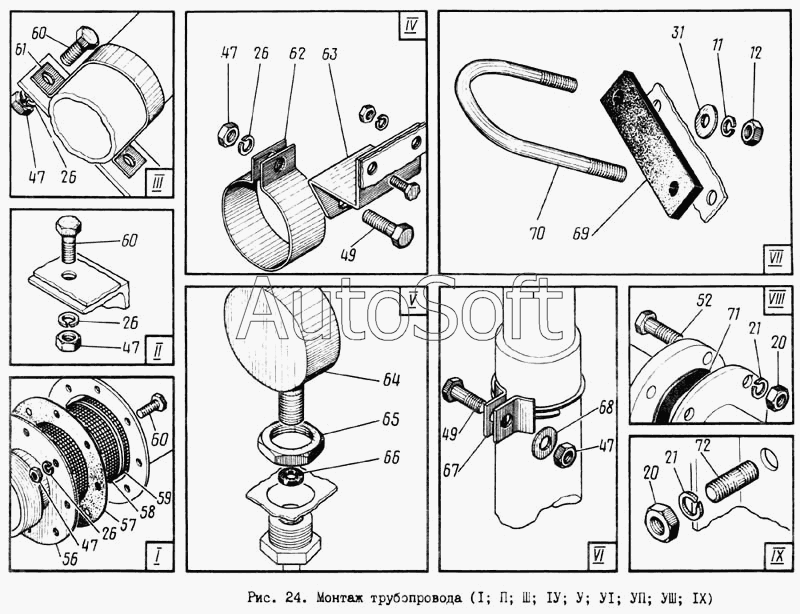

Каталог запасных частей к технике: МЗКМ КО-713. Монтаж трубопровода
11
12
20
20
21
21
26
26
26
26
31
47
47
47
47
47
49
49
52
56
57
58
59
60
60
60
61
62
63
64
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***9 | Контргайка | |
| 2 | К***0 | Труба передняя | |
| 3 | П***1 | Прокладка | |
| 4 | Г***4 | Головка всасывающая | |
| 5 | Г***4 | Головка-заглушка | |
| 6 | П***9 | Прокладка | |
| 7 | М***8 | Болт | |
| 8 | К***0 | Трубопровод | |
| 9 | К***0 | Кронштейн насоса | |
| 10 | М***8 | Болт | |
| 11 | 1***2 | Шайба | |
| 12 | М***5 | Гайка | |
| 13 | 1***2 | Вентиль | |
| 14 | Г***7 | Головка-заглушка | |
| 15 | Г***7 | Головка цапковая | |
| 16 | К***1 | Уголок | |
| 17 | К***1 | Хомут | |
| 18 | В***8 | Рукав L=2000мм | |
| 19 | К***0 | Кронштейн | |
| 20 | М***5 | Гайка | |
| 21 | 1***2 | Шайба | |
| 22 | К***0 | Кронштейн насоса | |
| 23 | М***8 | Болт | |
| 24 | К***0 | Насос с редуктором | |
| 25 | А***1 | Болт | |
| 26 | 1***2 | Шайба | |
| 27 | Р***3 | Гайка специальная | |
| 28 | П***2 | Установка карданного вала | |
| 29 | П***5 | Стремянка | |
| 30 | П***4 | Прокладка | |
| 31 | 1***1 | Шайба | |
| 32 | К***0 | Кронштейн | |
| 33 | П***3 | Пробка | |
| 34 | К***0 | Сопло боковое | |
| 35 | К***3 | Кронштейн | |
| 36 | В***8 | Рукав L=250мм | |
| 37 | К***6 | Патрубок | |
| 38 | П***А | Контргайка | |
| 39 | 1***2 | Вентиль | |
| 40 | К***0 | Кронштейн | |
| 41 | К***0 | Труба боковая | |
| 42 | П***А | Патрубок | |
| 43 | К***4 | Хомут | |
| 44 | К***0 | Труба заборная | |
| 45 | К***3 | Хомут | |
| 46 | К***8 | Кронштейн | |
| 47 | М***5 | Гайка | |
| 48 | К***1 | Хомут | |
| 49 | М***8 | Болт | |
| 50 | К***0 | Трубопровод | |
| 51 | В***8 | Рукав L=2000мм | |
| 52 | М***8 | Болт | |
| 53 | К***2 | Прокладка | |
| 54 | К***2 | Уголок | |
| 55 | К***0 | Сопло | |
| 56 | К***0 | Каркас фильтра | |
| 57 | К***3 | Прокладка | |
| 58 | К***1 | Сетка | |
| 59 | 1***2 | Проволока L=4000мм | |
| 60 | М***8 | Болт | |
| 61 | К***3 | Хомут | |
| 62 | К***4 | Хомут | |
| 63 | К***5 | Кронштейн | |
| 64 | М***5 | Манометр | |
| 65 | М***6 | Гайка | |
| 66 | П***2 | Прокладка | |
| 67 | К***2 | Хомут | |
| 68 | 1***1 | Шайба | |
| 69 | К***9 | Прокладка | |
| 70 | К***7 | Стремянка | |
| 71 | П***1 | Прокладка | |
| 72 | М***4 | Шпилька |
