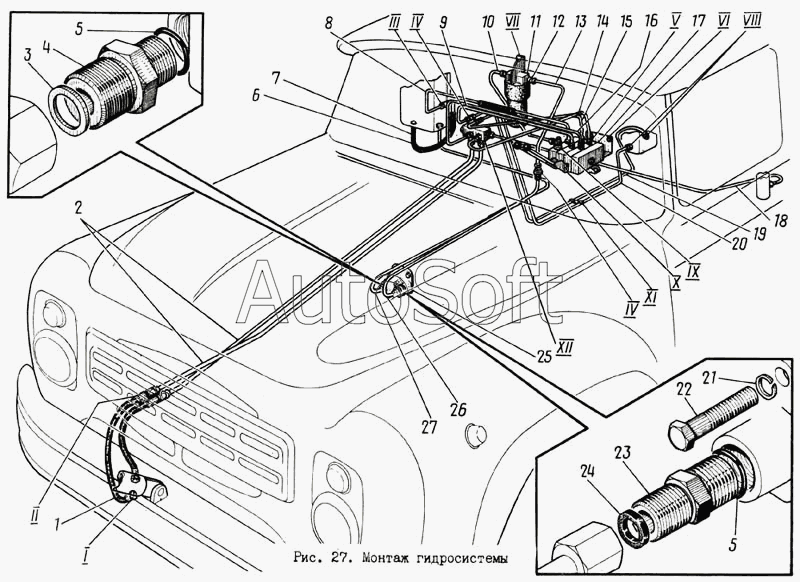

Каталог запасных частей к технике: МЗКМ КО-713. Монтаж гидросистемы
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***5 | Рукав | |
| 2 | К***1 | Трубопровод | |
| 3 | К***3 | Прокладка | |
| 4 | П***А | Штуцер | |
| 5 | 0***3 | Кольцо | |
| 6 | К***8 | Пружина | |
| 7 | 2***2 | Рукав L=600мм | |
| 8 | К***0 | Трубопровод | |
| 9 | К***0 | Трубопровод | |
| 10 | К***0 | Трубопровод | |
| 11 | 1***8 | Фильтр | |
| 12 | К***7 | Штуцер | |
| 13 | К***0 | Трубопровод | |
| 14 | К***0 | Трубопровод | |
| 15 | К***0 | Трубопровод | |
| 16 | К***0 | Трубопровод | |
| 17 | 3***3 | Распределитель | |
| 18 | К***0 | Трубопровод | |
| 19 | К***0 | Трубопровод | |
| 20 | К***0 | Трубопровод | |
| 21 | 8***2 | Шайба | |
| 22 | 8***8 | Болт | |
| 23 | П***А | Штуцер | |
| 24 | П***4 | Прокладка | |
| 25 | Н***3 | Насос | |
| 26 | К***0 | Трубопровод | |
| 27 | К***0 | Трубопровод | |
| 28 | П***Б | Штуцер | |
| 29 | П***5 | Прокладка | |
| 30 | К***2 | Гайка | |
| 31 | К***3 | Шайба | |
| 32 | К***0 | Угольник | |
| 33 | М***5 | Гайка | |
| 34 | К***0 | Хомут | |
| 35 | М***8 | Болт | |
| 36 | 8***1 | Шайба | |
| 37 | 1***7 | Пломба | |
| 38 | 1***2 | Проволока L=150мм | |
| 39 | М***8 | Болт | |
| 40 | К***0 | Кронштейн | |
| 41 | К***1 | Прокладка | |
| 42 | К***8 | Пробка | |
| 43 | К***7 | Штуцер | |
| 44 | К***2 | Прокладка | |
| 45 | К***3 | Гайка | |
| 46 | 1***1 | Шайба | |
| 47 | К***6 | Штуцер | |
| 48 | М***8 | Болт | |
| 49 | К***6 | Кронштейн | |
| 50 | К***9 | Прокладка | |
| 51 | П***Б | Штуцер | |
| 52 | К***0 | Угольник | |
| 53 | К***0 | Штуцер | |
| 54 | П***2 | Прокладка | |
| 55 | К***1 | Пробка | |
| 56 | К***5 | Штуцер | |
| 57 | П***4 | Ручка | |
| 58 | К***0 | Рычаг | |
| 59 | К***1 | Рычаг | |
| 60 | К***0 | Палец | |
| 61 | 2***7 | Шплинт | |
| 62 | М***8 | Болт | |
| 63 | К***2 | Скоба | |
| 64 | К***1 | Кронштейн | |
| 65 | 6***2 | Шайба | |
| 66 | М***5 | Гайка | |
| 67 | М***8 | Болт | |
| 68 | К***1 | Пробка | |
| 69 | К***2 | Плунжер | |
| 70 | К***0 | Корпус гидрозамка | |
| 71 | К***1 | Пружина | |
| 72 | 1***2 | Шарик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
