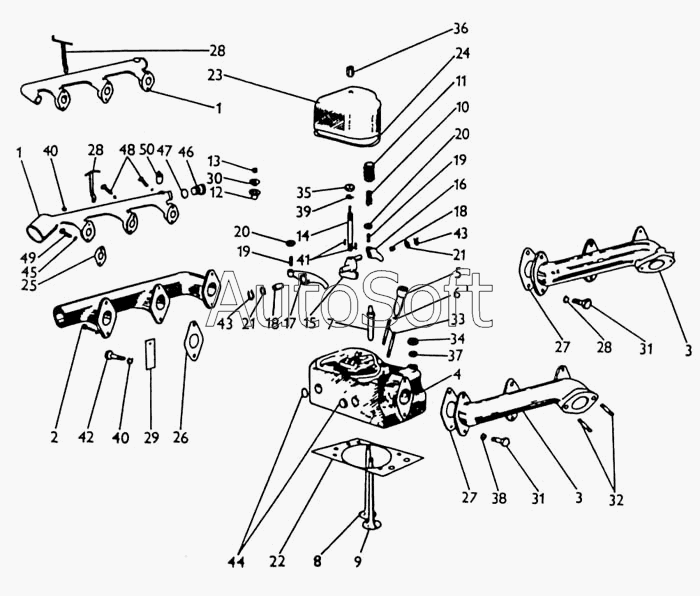

Каталог запасных частей к технике: ППС Детва УНС-061. Головка цилиндра
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
27
28
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7101 0501 | 7***1 | Головка цилиндра с пробками и втулками | |
| 1 | 4***0 | Отводящий трубопровод | |
| 2 | 4***0 | Всасывающий трубопровод | |
| 3 | 3***3 | Выхлопной фланец | |
| 4 | 7***4 | Головка цилиндра | |
| 5 | 6***7 | Втулка держателя распылителя форсунки | |
| 6 | 9***3 | Прокладочная шайба | |
| 7 | 6***7 | Направитель клапана | |
| 8 | 6***5 | Всасывающий клапан | |
| 9 | 6***4 | Выпускной клапан | |
| 10 | 9***7 | Пружина клапана внутренняя | |
| 11 | 9***8 | Пружина клапана внешняя | |
| 12 | 6***6 | Тарелка клапанной пружины | |
| 13 | 6***9 | Рифленый конус клапана | |
| 14 | 9***1 | Винт стойки коромысел | |
| 15 | 9***2 | Стойка коромысел | |
| 16 | 6***4 | Коромысло всасывающего клапана | |
| 16 | 6***6 | Коромысло всасывающего клапана комплектное | |
| 17 | 6***3 | Коромысло выхлопного клапана | |
| 17 | 6***5 | Коромысло выхлопного клапана комплектное | |
| 18 | 9***5 | Втулка коромысла | |
| 19 | 9***6 | Регулировочный винт | |
| 20 | 9***7 | Гайка регулировочного винта | |
| 21 | 9***8 | Подкладка коромысла | |
| 22 | 6***1 | Уплотнительная прокладка головки | |
| 23 | 9***1 | Крышка клапана | |
| 24 | 5***7 | Уплотнение крышки клапана | |
| 25 | 9***4 | Уплотнение | |
| 26 | 5***8 | Уплотнение | |
| 27 | 5***0 | Уплотнение | |
| 28 | 4***1 | Направитель канатика | |
| 29 | 9***9 | Зажим | |
| 30 | 6***2 | Тарелка внутренняя | |
| 31 | 9***9 | Винт М10х25 | |
| 32 | 9***5 | Винт М10х25 | |
| 33 | 9***1 | Винт М8х55 | |
| 34 | 5***7 | Гайка | |
| 35 | 9***2 | Гайка М12 | |
| 36 | 9***1 | Гайка М8 | |
| 37 | 5***4 | Шайба | |
| 38 | 9***7 | Шайба 10,2 | |
| 39 | 9***8 | Шайба 12,2 | |
| 40 | 9***6 | Шайба 8,2 | |
| 41 | 9***6 | Штифт 6m6х14 | |
| 42 | 9***6 | Винт М8х18 | |
| 43 | 9***5 | Предохранительное кольцо 16 | |
| 44 | 9***1 | Жестяная пробка 30 | |
| 45 | 9***6 | Шайба 8,4 | |
| 46 | 5***2 | Пробка | |
| 47 | 9***1 | Уплотнительное кольцо 26х32 | |
| 48 | 9***5 | Винт М3х45 | |
| 49 | 9***7 | Винт М8х35 | |
| 50 | 5***9 | Конусная пробка |
