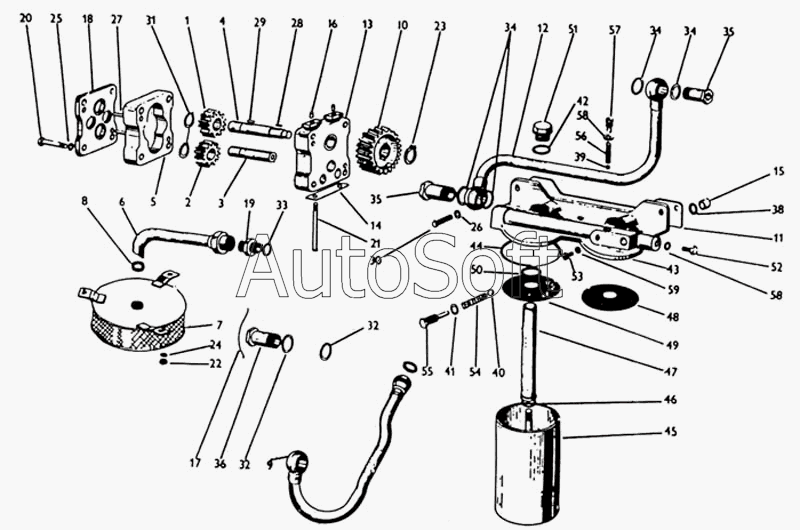

Каталог запасных частей к технике: ППС Детва УНС-061. Система смазки
45
31
32
32
33
34
34
34
35
35
36
38
39
40
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 95 0705 | 9***5 | Двухступенчатый топливный фильтр | |
| 1 | 4***4 | Насосное колесо ведущее | |
| 2 | 4***5 | Насосное колесо ведомое | |
| 3 | 4***8 | Цапфа насосного колеса | |
| 4 | 4***3 | Вал насоса | |
| 5 | 4***0 | Средняя часть корпуса масляного насоса | |
| 6 | 5***4 | Трубка всасывающей коробки комплектная | |
| 7 | 6***6 | Всасывающая коробка | |
| 8 | 5***6 | Уплотнение | |
| 9 | 4***0 | Нагнетательная трубка комплектная | |
| 10 | 9***2 | Колесо привода масляного насоса | |
| 11 | 9***6 | Уплотнение маслоочистителя | |
| 12 | 9***7 | Трубка маслоочистителя комплектная | |
| 13 | 9***8 | Передняя часть корпуса насоса | |
| 14 | 9***0 | Подкладка | |
| 15 | 9***1 | Уплотнительная трубка маслоочистителя | |
| 16 | 9***2 | Центровочная трубка масляного насоса | |
| 17 | 9***3 | Фиксирующая проволока | |
| 18 | 9***4 | Крышка корпуса масляного насоса | |
| 19 | 9***5 | Штуцер | |
| 20 | 9***6 | Винт М8х50 | |
| 21 | 9***4 | Винт М10х130 | |
| 22 | 9***0 | Гайка М8 | |
| 23 | 9***1 | Стопорное кольцо 12 | |
| 24 | 9***6 | Шайба 8,4 | |
| 25 | 9***6 | Шайба 8,4 | |
| 26 | 9***7 | Шайба 10,2 | |
| 27 | 9***0 | Штифт 6m6х45 | |
| 28 | 9***2 | Шпонка 4h9х4х12 | |
| 29 | 9***6 | Шпонка 4h9х4х20 | |
| 30 | 9***8 | Болт М10х22 | |
| 31 | 9***3 | Предохранительное кольцо 14 | |
| 32 | 9***9 | Уплотнительное кольцо 22х18 | |
| 33 | 9***1 | Уплотнительное кольцо 26х32 | |
| 34 | 9***5 | Уплотнительное кольцо 18х24 | |
| 35 | 9***3 | Винт 13 | |
| 36 | 9***0 | Винт 13 | |
| 37 | 9***5 | Штуцер 13 | |
| 38 | 9***7 | Кольцо 6х12 | |
| 39 | 9***5 | Шарик S/16" | |
| 40 | 9***3 | "Шарик 1/2""" | |
| 41 | 9***6 | Уплотнительное кольцо 16х20 | |
| 42 | 9***7 | Уплотнительное кольцо 20х26 | |
| 43 | 9***1 | Крышка маслоочистителя | |
| 44 | 9***2 | Уплотнительное кольцо | |
| 45 | 9***3 | Колба | |
| 46 | 9***5 | Уплотнительное кольцо | |
| 47 | 9***6 | Отводная трубка | |
| 48 | 9***7 | Фильтр 1 - полнопоточный | |
| 49 | 9***8 | Фильтр 2 - обводный | |
| 50 | 9***9 | Кольцо уплотнительное | |
| 51 | 9***0 | Гайка | |
| 52 | 9***2 | Пробка М12х1,5 Sр3 | |
| 53 | 9***3 | Пробка М14х1,5 Sр3 | |
| 54 | 9***4 | Пружина | |
| 55 | 9***5 | Винт | |
| 56 | 9***6 | Пружина | |
| 57 | 9***7 | Винт | |
| 58 | 9***2 | Уолотнительное кольцо 12х16 | |
| 59 | 9***9 | Кольцо уплотнительное 14х18 |
