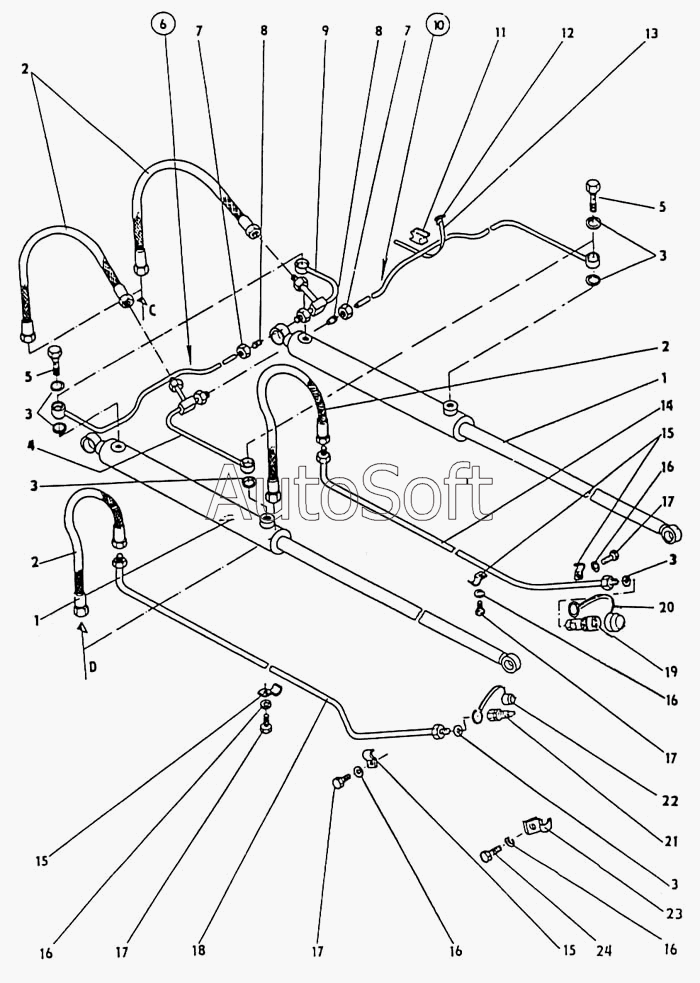

Каталог запасных частей к технике: ППС Детва УНС-061. Гидравлическая система
1
1
2
2
2
3
3
3
3
3
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
15
15
16
16
16
16
16
17
17
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Гидравлический цилиндр НV 63/32-320-111-213М | |
| 2 | Т***8 | Шланг | |
| 3 | S***2 | Кольцо уплотнительное 30х36 | |
| 4 | 5***1 | Трубопровод | |
| 5 | 5***1 | Скобка | |
| 6 | 5***1 | Трубопровод | |
| 7 | 5***1 | Гайка накидная | |
| 8 | 5***1 | Кольцо | |
| 9 | 5***1 | Трубопровод | |
| 10 | 5***1 | Трубопровод | |
| 11 | 5***1 | Скобка | |
| 12 | S***1 | Запонка | |
| 13 | S***7 | Лента | |
| 14 | 5***2 | Трубопровод | |
| 15 | 5***1 | Скобка | |
| 16 | S***5 | Шай6а 10 | |
| 17 | S***5 | Винт М8х18 | |
| 18 | 5***2 | Трубопровод | |
| 19 | 3***0 | Втулка быстроразъемной муфты 4V54 G8х6 | |
| 20 | 3***1 | Вентиль быстроразъемной муфты 5029-4РY | |
| 21 | 3***2 | Обойма быстроразъемной муфты 4V 14G 8х6 | |
| 22 | 3***3 | Втулка быстроразъемной муфты 5029-4РY | |
| 23 | 5***1 | Скобка | |
| 24 | S***5 | Винт М6х14 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
