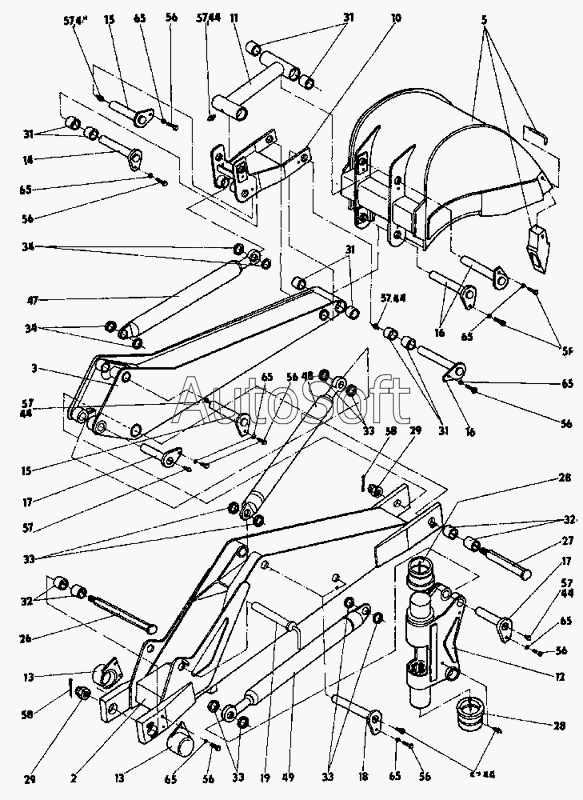

Каталог запасных частей к технике: ППС Детва УНС-060 (1988). Накидная подкопная установка
533-9-34-72-000-1
2
2
3
3
5
5
10
10
11
11
12
12
13
13
13
14
14
15
15
15
16
16
17
17
18
18
19
19
26
26
27
27
28
28
28
29
29
29
31
31
31
31
31
32
32
32
33
33
33
33
33
34
34
34
44
44
44
44
44
44
44
47
48
49
56
56
56
56
56
56
56
56
57
57
57
57
57
57
57
58
58
65
65
65
65
65
65
65
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-34-72-000-1 | ***1 | Накидная подкопная установка | |
| 533 034 040 216 | 5***6 | Гайка | |
| 533 034 040 216 | 5***6 | Гайка | |
| 533 034 054 916 | 5***6 | Винт | |
| 533 034 054 916 | 5***6 | Винт | |
| 533 034 055 116 | 5***6 | Пробка | |
| 533 034 055 116 | 5***6 | Пробка | |
| 533 034 098 916 | 5***6 | Промежуточное кольцо | |
| 533 034 098 916 | 5***6 | Промежуточное кольцо | |
| 533 034 223 416 | 5***6 | Стойка правая задняя | |
| 533 034 223 516 | 5***6 | Втулка | |
| 533 034 224 816 | 5***6 | Палец | |
| 533 034 224 816 | 5***6 | Палец | |
| 533 034 224 916 | 5***6 | Крышка | |
| 533 034 224 975 | 5***5 | Крышка | |
| 533 034 225 016 | 5***6 | Патрубок | |
| 533 034 275 016 | 5***6 | Патрубок | |
| 533 934 163 716 | 5***6 | Подшипник поворотного механизма | |
| 533 934 173 016 | 5***6 | Стойка | |
| 533 934 221 516 | 5***6 | Подшипник | |
| 533 934 221 616 | 5***6 | Доска | |
| 533 934 224 616 | 5***6 | Трубопровод | |
| 533 934 224 616 | 5***6 | Трубопровод | |
| 533 934 225 216 | 5***6 | Втулка | |
| 533 934 225 316 | 5***6 | Стойка | |
| 533-0-34-19-255-1 | 5***1 | Гайка | |
| 533-0-34-19-255-1 | 5***1 | Гайка | |
| 533-0-34-19-656-1 | 5***1 | Винт | |
| 533-0-34-19-656-1 | 5***1 | Винт | |
| 533-0-34-19-658-1 | 5***1 | Пробка | |
| 533-0-34-19-658-1 | 5***1 | Пробка | |
| 533-0-34-25-281-1 | 5***1 | Промежуточное кольцо | |
| 533-0-34-25-281-1 | 5***1 | Промежуточное кольцо | |
| 533-0-34-72-175-1 | 5***1 | Палец | |
| 533-0-34-72-175-1 | 5***1 | Палец | |
| 533-0-34-72-176-1 | 5***1 | Крышка | |
| 533-0-34-72-176-1 | 5***1 | Крышка | |
| 533-0-34-72-177-1 | 5***1 | Патрубок | |
| 533-0-34-72-177-1 | 5***1 | Патрубок | |
| 533-9-34-52-002-1 | 5***1 | Подшипник поворотного механизма | |
| 533-9-34-52-155-1 | 5***1 | Стойка | |
| 533-9-34-72-050-1 | 5***1 | Подшипник | |
| 533-9-34-72-051-1 | 5***1 | Доска | |
| 533-9-34-72-150-1 | 5***1 | Стойка правая задняя | |
| 533-9-34-72-151-1 | 5***1 | Втулка | |
| 533-9-34-72-165-1 | 5***1 | Трубопровод | |
| 533-9-34-72-165-1 | 5***1 | Трубопровод | |
| 533-9-34-72-180-1 | 5***1 | Стойка левая задняя | |
| 533-9-34-72-181-1 | 5***1 | Втулка | |
| 533-9-34-72-185-1 | 5***1 | Стойка | |
| CSN 02 1103.10 | C***0 | Винт 6x12 | |
| CSN 02 1103.50 | C***0 | Винт M16x40 | |
| CSN 02 1740.00 | C***0 | Шайба 12 | |
| CSN 02 1740.00 | C***0 | Шайба 12 | |
| CSN 02 1781.05 | C***5 | Шплинт 3,2x20 | |
| CSN 02 2150 .2 | C***2 | Штифт 12x50 | |
| CSN 02 2930 | C***0 | Кольцо 13 | |
| CSN 02 7421.3 | C***3 | Масленка КМ 10x1 | |
| CSN 02 9310.2 | C***2 | Уплотнительное кольцо 14x18 | |
| PN 0512-02-7421 | P***1 | Кожух масленки | |
| PNM 11 9102 | P***2 | Гидромотор H63/32/250-1-1-1-1-1-1 | |
| 1 | 5***6 | Рама | |
| 1 | 5***1 | Рама | |
| 2 | 5***1 | Стрела | |
| 2 | 5***6 | Стрела | |
| 3 | 5***6 | Плечо | |
| 3 | 5***1 | Плечо | |
| 5 | 5***6 | Ковш 0,4 | |
| 5 | 5***1 | Ковш 0,4 | |
| 7 | ***1 | Стойка | |
| 9 | 5***6 | Стойка | |
| 9 | 5***1 | Стойка | |
| 10 | 5***6 | Рычаг | |
| 10 | 5***1 | Рычаг | |
| 11 | 5***6 | Тяга | |
| 11 | 5***1 | Тяга | |
| 12 | 5***6 | Подвеска | |
| 12 | 5***1 | Подвеска | |
| 13 | 5***6 | Упор | |
| 13 | 5***1 | Упор | |
| 14 | 5***6 | Палец с предохранителем | |
| 14 | 5***1 | Палец с предохранителем | |
| 15 | 5***6 | Палец с предохранителем | |
| 15 | 5***1 | Палец с предохранителем | |
| 16 | 5***1 | Палец с предохранителем | |
| 17 | 5***6 | Палец с предохранителем | |
| 17 | 5***1 | Палец с предохранителем | |
| 18 | 5***6 | Палец с предохранителем | |
| 18 | 5***1 | Палец с предохранителем | |
| 19 | 5***6 | Палец с предохранителем | |
| 19 | 5***1 | Палец | |
| 20 | 5***6 | Сидение | |
| 20 | 5***1 | Сидение | |
| 21 | 5***6 | Управление | |
| 21 | 5***1 | Управление | |
| 22 | 5***6 | Гидравлическая система | |
| 22 | 5***1 | Гидравлическая система | |
| 26 | 5***6 | Палец | |
| 26 | 5***1 | Палец | |
| 27 | 5***6 | Палец | |
| 27 | 5***1 | Палец | |
| 28 | 5***6 | Втулка | |
| 28 | 5***1 | Втулка | |
| 29 | 5***6 | Гайка | |
| 29 | 5***1 | Гайка | |
| 31 | 5***6 | Втулка | |
| 31 | 5***1 | Втулка | |
| 32 | 5***6 | Втулка | |
| 32 | 5***1 | Втулка | |
| 33 | 5***6 | Кольцо | |
| 33 | 5***1 | Кольцо | |
| 34 | 5***6 | Промежуточное кольцо | |
| 34 | 5***1 | Промежуточное кольцо | |
| 35 | 5***6 | Палец | |
| 35 | 5***1 | Палец | |
| 36 | 5***6 | Крышка | |
| 36 | 5***1 | Крышка | |
| 37 | 5***6 | Призма | |
| 37 | 5***1 | Призма | |
| 38 | 5***6 | Винт | |
| 38 | 5***1 | Винт | |
| 44 | 5***1 | Кожух масленки | |
| 44 | P***1 | Кожух масленки | |
| 45 | 3***1 | Гидродвигатель | |
| 46 | Р***2 | Цилиндр гидравлический H63/32/250-1-1-1-1-1-1 | |
| 47 | P***2 | Цилиндр гидравлический H63/32/160-1-1-1-1-1-1 | |
| 48 | P***2 | Цилиндр гидравлический H63/32/160-1-1-1-1-1-1 | |
| 49 | P***2 | Цилиндр гидравлический H63/32/160-1-1-1-1-1-1 | |
| 54 | C***0 | Винт M16x40 | |
| 55 | C***0 | Шайба 12 | |
| 56 | C***2 | Винт M8x20 | |
| 57 | C***3 | Масленка КМ 10x1 | |
| 58 | C***0 | Шплинт 2x16 | |
| 59 | C***0 | Кольцо 13 | |
| 60 | C***0 | Пружина 12 | |
| 61 | C***0 | Шайба 12 | |
| 62 | C***2 | Винт M8x20 | |
| 63 | C***0 | Шайба 12 | |
| 65 | C***0 | Шайба 12 | |
| 66 | C***0 | Гайка M8 | |
| 67 | C***0 | Шайба 12 |
