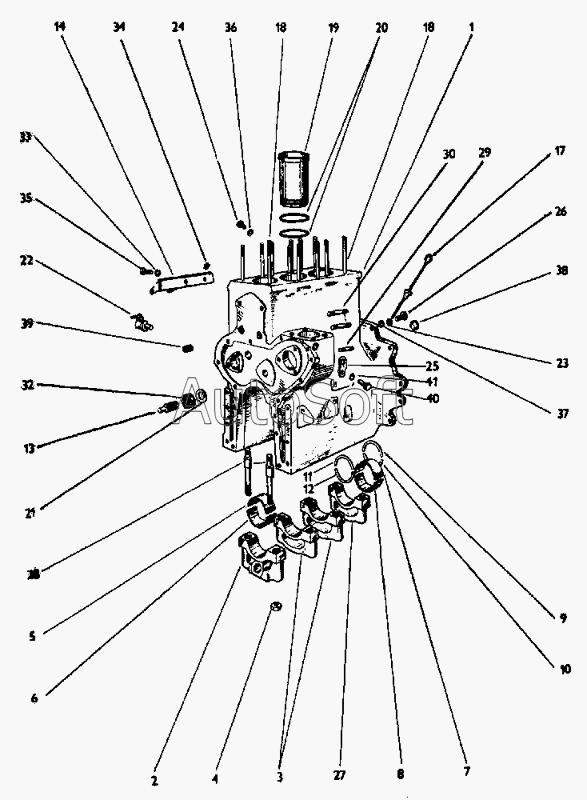

Каталог запасных частей к технике: ППС Детва УНС-060 (1988). Картер мотора
49 010 151
1
2
3
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
12
12
12
13
14
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 49 010 151 | 4***1 | Картер мотора с крышками подшипников | |
| 69 010 181 | 6***1 | Резьбовое присоединение | |
| 1 | 4***2 | Картер мотора | |
| 2 | 6***7 | Крышка переднего подшипника | |
| 3 | 6***8 | Крышка среднего подшипника | |
| 4 | 9***5 | Гайка M14x1,5 | |
| 5 | 5***6 | Вкладыш подшипника верхний | |
| 5 | 5***3 | Вкладыш подшипника верхний для 3-й перешлифовки | |
| 5 | 5***1 | Вкладыш подшипника верхний для 2-й перешлифовки | |
| 5 | 5***9 | Вкладыш подшипника верхний для 1-й перешлифовки | |
| 6 | 5***7 | Вкладыш подшипника нижний | |
| 6 | 5***7 | Вкладыш подшипника нижний для 1-й перешлифовки | |
| 6 | 5***2 | Вкладыш подшипника нижний для 3-й перешлифовки | |
| 6 | 5***0 | Вкладыш подшипника нижний для 2-й перешлифовки | |
| 7 | 5***8 | Вкладыш заднего подшипника верхний | |
| 7 | 5***1 | Вкладыш заднего подшипника верхний для 3-й перешлифовки | |
| 7 | 5***9 | Вкладыш заднего подшипника верхний для 2-й перешлифовки | |
| 7 | 5***7 | Вкладыш заднего подшипника верхний для 1-й перешлифовки | |
| 8 | 5***9 | Вкладыш заднего подшипника нижний | |
| 8 | 5***0 | Вкладыш заднего подшипника нижний для 3-й перешлифовки | |
| 8 | 5***8 | Вкладыш заднего подшипника нижний для 2-й перешлифовки | |
| 8 | 5***6 | Вкладыш заднего подшипника нижний для 1-й перешлифовки | |
| 9 | 5***2 | Упорный подшипник верхний | |
| 9 | 5***9 | Упорный подшипник верхний для 3-й перешлифовки | |
| 9 | 5***7 | Упорный подшипник верхний для 2-й перешлифовки | |
| 9 | 5***5 | Упорный подшипник верхний для 1-й перешлифовки | |
| 10 | 5***3 | Упорный подшипник нижний | |
| 10 | 5***6 | Упорный подшипник нижний для 2-й перешлифовки | |
| 10 | 5***4 | Упорный подшипник нижний для 1-й перешлифовки | |
| 10 | 5***8 | Упорный подшипник нижний для 3-й перешлифовки | |
| 11 | 5***5 | Упорный подшипник верхний для 1-й перешлифовки | |
| 11 | 5***0 | Упорный подшипник верхний | |
| 11 | 5***3 | Упорный подшипник верхний для 2-й перешлифовки | |
| 12 | 5***1 | Упорный подшипник нижний | |
| 12 | 5***2 | Упорный подшипник нижний для 1-й перешлифовки | |
| 12 | 5***4 | Упорный подшипник нижний для 2-й перешлифовки | |
| 13 | 9***4 | Винт смазки распределения | |
| 14 | 5***5 | Держатель альтернатора | |
| 17 | 5***6 | Измерительный шток масла | |
| 18 | 5***0 | Винт головки | |
| 19 | 6***8 | Вставленная мокрая гильза | |
| 20 | 6***5 | Уплотнение гильзы | |
| 21 | 9***5 | Стопорная пластина | |
| 22 | 9***8 | Выпускной кран | |
| 23 | 9***2 | Уплотнительное кольцо | |
| 24 | 9***4 | Пробка картера | |
| 25 | 6***1 | Петля | |
| 26 | 5***2 | Пробка масляного канала | |
| 27 | 6***9 | Крышка заднего подшипника | |
| 28 | 9***2 | Винт подшипника | |
| 29 | 9***4 | Болт M10x25 CSN 02 1176.25 | |
| 30 | 9***5 | Винт M10x30 CSN 02 1176.25 | |
| 32 | 9***1 | Гайка M10x30 CSN 02 1430.20 | |
| 33 | 9***7 | Шайба 10,2 CSN 02 1740.05 | |
| 34 | 9***7 | Шайба 10,2 CSN 02 1740.05 | |
| 35 | 9***7 | Винт M10x20 CSN 1103.15 | |
| 36 | 6***7 | Кольцо уплотнительное | |
| 37 | 9***0 | Кольцо уплотнительное | |
| 38 | 6***5 | Пробка | |
| 39 | 9***3 | Пробка со шлицом M18x1,5 PN 32 0203 | |
| 40 | 9***7 | Винт M12x25 CSN 02 1103.55 | |
| 41 | 9***8 | Шайба 12 CSN 02 1740.05 |
