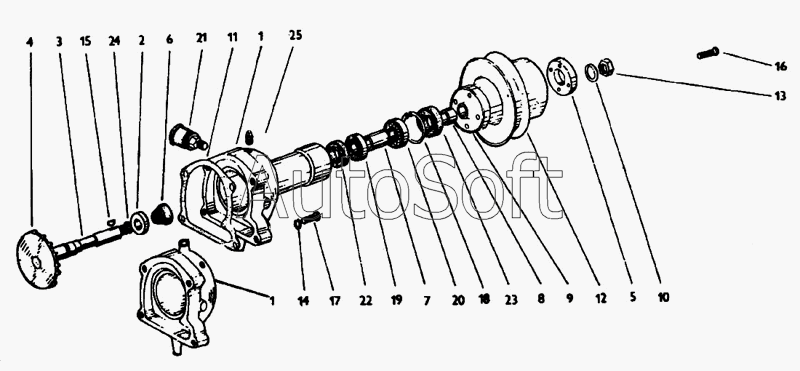

Каталог запасных частей к технике: ППС Детва УНС-060 (1988). Водяной насос
13
25
24
23
22
21
20
19
18
17
16
15
14
49 010 651
12
11
10
9
8
7
6
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 49 010 651 | 4***1 | Водяной насос | |
| 55 010 699 | 5***9 | Вал комплектный | |
| 950056 | 9***6 | Комплект подшипников и уплотнений для водяного насоса | |
| 1 | 6***4 | Корпус водяного насоса | |
| 2 | 5***2 | Нажимное кольцо | |
| 3 | 5***3 | Вал | |
| 4 | 5***4 | Центробежное колесо | |
| 6 | 5***6 | Уплотнение водяного насоса | |
| 7 | 9***2 | Дистанционная трубка | |
| 8 | 9***9 | Вставка | |
| 9 | 9***0 | Втулка шкива | |
| 10 | 9***2 | Шайба гайки | |
| 11 | 9***3 | Уплотнение корпуса | |
| 12 | 9***4 | Шкив водяного насоса | |
| 13 | 9***0 | Гайка M14x1,5 CSN 02 1403.25 | |
| 14 | 9***7 | Шайба 10,2 CSN 02 1740.05 | |
| 15 | 9***8 | Шпонка 4x6,5 CSN 30 1385.2 | |
| 16 | 9***6 | Винт M8x18 CSN 02 1103.15 | |
| 17 | 9***8 | Винт M10x35 CSN 02 1101 15 | |
| 18 | 9***4 | Предохранительное кольцо 47 CSN 02 2931 | |
| 19 | 9***4 | Подшипник 6203 CSN 02 4636 | |
| 20 | 9***4 | Подшипник 6303 CSN 02 4637 | |
| 21 | 9***3 | Масленка 4 CSN 02 7410 | |
| 22 | 9***6 | Гуферо 20x40x10 CSN 02 9401.0 | |
| 23 | 9***0 | Гуферо 24x47x10 CSN 02 9401.0 | |
| 24 | 9***6 | Кольцо 22x18 CSN 02 9290.2 | |
| 25 | 5***9 | Конусная пробка |
