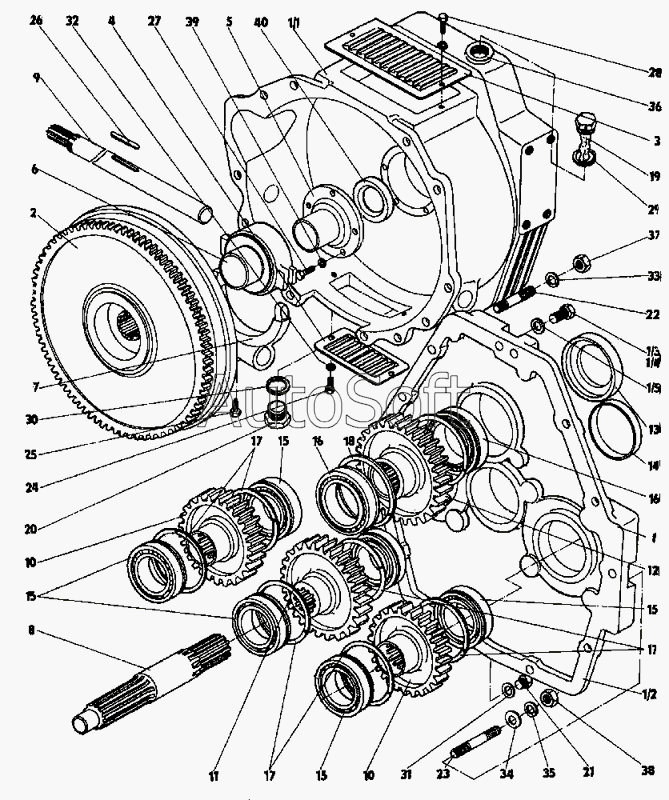

Каталог запасных частей к технике: ППС Детва УНС-060 (1988). Привод насосов
25
13
14
14
15
15
15
15
16
16
17
17
17
18
19
19
20
21
22
23
23
24
13
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
5
NH 50-60.8484-27
1
1
1
1
1
1
1
2
2
3
3
4
4
5
338 947 120 701
6
6
7
7
8
8
9
9
10
10
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 338 947 120 701 | 3***1 | Привод насосов | |
| NH 50-60.8484-27 | N***7 | Привод насосов | |
| 1 | 1***2 | Картер с крышкой | |
| 1 | 1***0 | Картер привода | |
| 1 | 1***1 | Картер с крышкой | |
| 1 | 3***1 | Картер привода | |
| 1 | C***5 | Болт M10x30 | |
| 1 | C***5 | Болт M10x30 | |
| 1 | C***5 | Шайба 10 | |
| 2 | ***5 | Пластинчатая муфта с маховиком | |
| 2 | 3***1 | Пластинчатая муфта с маховиком | |
| 3 | 3***7 | Крышка | |
| 3 | 3***1 | Крышка | |
| 4 | 3***1 | Крышка | |
| 4 | 4***6 | Крышка | |
| 5 | 3***6 | Управление сцеплением | |
| 5 | 3***1 | Управление сцеплением | |
| 6 | 3***1 | Выключающий подшипник | |
| 6 | 4***3 | Выключающий подшипник | |
| 7 | 3***1 | Вилка | |
| 7 | 3***1 | Вилка | |
| 8 | 3***8 | Вал | |
| 8 | 3***1 | Вал | |
| 9 | 3***2 | Вал | |
| 9 | 3***1 | Вал | |
| 10 | 3***3 | Зубчатое колесо | |
| 10 | 3***1 | Зубчатое колесо | |
| 11 | 3***7 | Зубчатое колесо | |
| 11 | 3***1 | Зубчатое колесо | |
| 12 | 3***1 | Зубчатое колесо | |
| 12 | 3***1 | Зубчатое колесо | |
| 13 | 3***1 | Кольцо | |
| 13 | 4***9 | Кольцо | |
| 14 | 3***1 | Крышка | |
| 14 | 4***6 | Крышка | |
| 15 | C***0 | Подшипник 6210 N | |
| 16 | C***0 | Подшипник 6210 N | |
| 17 | C***8 | Предохранительное кольцо 80 | |
| 18 | C***8 | Предохранительное кольцо 80 | |
| 19 | 3***1 | Пробка для выпуска воздуха | |
| 19 | 4***3 | Пробка для выпуска воздуха | |
| 20 | C***1 | Пробка | |
| 21 | C***5 | Пробка | |
| 22 | C***5 | Болт M8x30 | |
| 23 | 3***1 | Болт | |
| 23 | 4***1 | Болт | |
| 24 | C***5 | Пробка | |
| 25 | C***2 | Болт M6x20 | |
| 26 | C***2 | Шпонка 8h9x7x45 | |
| 27 | C***2 | Болт M8x16 | |
| 28 | C***5 | Пробка | |
| 29 | C***2 | Уплотнительное кольцо 14x18 | |
| 30 | C***2 | Уплотнительное кольцо 14x18 | |
| 31 | C***2 | Уплотнительное кольцо 14x18 | |
| 32 | C***2 | Шайба 6,4 | |
| 33 | C***5 | Шайба 4 | |
| 34 | C***5 | Шайба 4 | |
| 35 | C***5 | Шайба 14 | |
| 36 | C***2 | Шайба 6,4 | |
| 37 | C***5 | Гайка M6 | |
| 38 | C***5 | Гайка M8 | |
| 39 | C***2 | Пружинная шайба d 6,1 | |
| 40 | C***1 | Кольцо гуферо 52x30x8 |
